A unidade base consiste de ventilador de fluxo axial de velocidade variável direcionado para duto quadrado com umidificador a vapor, pré-aquecedores elétricos, bobina de resfriamento por expansão direta, e placa de orifício para medida de vazão do ar. O resfriamento de ar é proporcionado por sistema de refrigeração por compressão de vapor com medida de pressão, temperatura e vazão do refrigerante. Isto permite a construção do diagrama completo do ciclo e o balanço de energia do sistema.

Opções de atualizações disponíveis

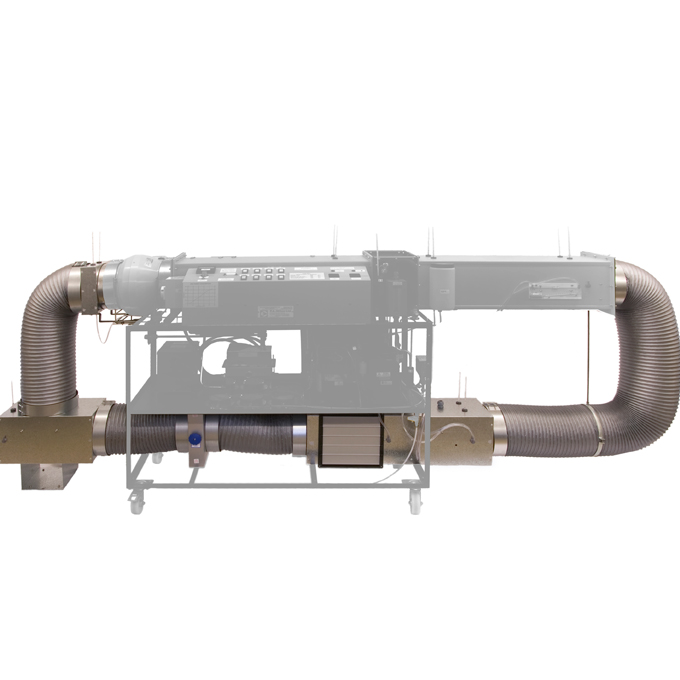

A660B - Duto de Recirculação
Permite que a proporção de ar recirculado seja variada e seu efeito sobre os requisitos de energia para o condicionamento de ar seja investigado.

AC660A - Aquisição de dados
Consiste em um registrador de dados de 21 canais acompanhado por software educacional pre-configurado, pronto para uso.

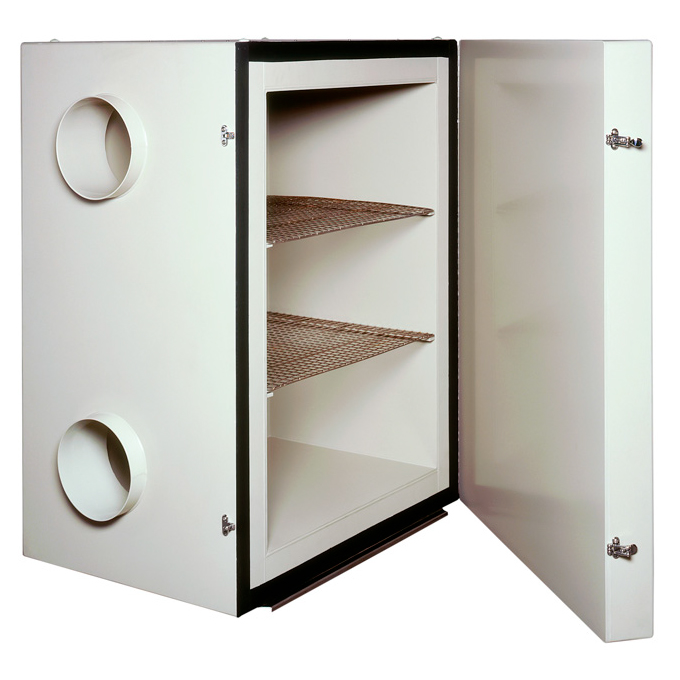

A660D - Câmara Ambiental
Câmara ambiental de 1m³ que pode ser aquecida, resfriada e umidificada manualmente ou por controle PID (A660C).

Benefícios
• Display digital de temperatura;
• Sensores de bulbo úmidos e secos de alta precisão para determinar a condição do ar antes e depois de cada processo;
• Todos os processos são totalmente instrumentados para permitir balanços de energia e massa em cada processo de aquecimento e mudança de umidade;
• Atinge estabilidade rapidamente após a alteração das condições de operação;
• Pode ser atualizado a qualquer momento.

Estudos tecnológicos propostos
• Demonstração dos processos e componentes usados nos sistemas de aquecimento, resfriamento, umidificação, desumidificação do fluxo de ar;
• Medida da condição psicrométrica do ar antes e depois da umidificação, aquecimento, desumidificação / resfriamento utilizando pares de sensores de bulbo úmido e seco de precisão;
• Determinação do balanço de calor e massa em cada processo, resultando em aquecimento, refrigeração e variação de umidade utilizando a instrumentação instalada;
• Construção de um diagrama do ciclo de refrigeração completo para a planta de refrigeração do ar, acrescido do balanço de energia entre o circuito de refrigeração e a mudança de entalpia do ar e do seu fluxo de massa através do evaporador;
• Investigação da eficiência volumétrica do compressor de refrigeração com variação de carga; e,
• Determinação da capacidade de calor específica de ar, pela medida da alteração na condição psicrométrica através de um processo de aquecimento ou de resfriamento.
