AF1300 com Seção de Trabalho de 300 x 300 mm
Túneis de vento de sucção de circuito aberto em diferentes tamanhos, práticos e compactos para uma ampla gama de investigações em aerodinâmica. Fornecem resultados precisos e são adequados tanto para cursos de graduação quanto para projetos de pesquisa. Uma unidade separada de controle e instrumentação controla a velocidade do ventilador axial (e a velocidade do ar dentro da seção de trabalho), e inclui ainda manômetros e tomadas elétricas para fornecimento de energia elétrica a outros instrumentos opcionais. Sensores eletrônicos da unidade opcional de controle e instrumentação podem ser conectados ao Sistema Versátil de Aquisição de Dados (VDAS® não incluído). O VDAS® possibilita uma aquisição precisa de dados em tempo real, monitoramento, apresentação, cálculos e geração de gráficos de todos os parâmetros relevantes em um computador adequado (o computador não está incluído).

CARACTERÍSTICAS
• Compactos, túneis de vento de circuito aberto.
• Três tamanhos diferentes e opcionais disponíveis.
• Opera em números de Reynolds significativos.
• Ampla variedade de experimentos.
• Altos níveis de segurança.
• Controles e instrumentação convenientemente montados numa estrutura separada e independente.

BENEFÍCIOS
• Custo efetivo e maximiza o tempo de prática dos alunos comparado aos túneis de vento de grande escala.
• Escolha o que melhor se adequa ao seu laboratório e orçamento.
• Permite comparação direta às aplicações do mundo real.
• Solução compreensiva para o currículo de aerodinâmica.
• Os alunos podem trabalhar com um mínimo de supervisão.
• Sem necessidade de módulos extras ou placas de interface.

Estudos tecnológicos propostos
Uma ampla variedade de experimentos em aerodinâmica subsônica (alguns necessitam de acessórios), incluindo:

• Escoamento através de corpos aerodinâmicos com observações de pressão e velocidade na turbulência;
• Investigação do desenvolvimento da camada limite;
• Influência da relação de aspecto no desempenho de um aerofólio;
• Desempenho de um aerofólio com flape, influência do ângulo na sustentação, arrasto e estola;
• Distribuição de pressão em torno de um cilindro em condições de escoamento sub e supercrítico;
• Estudo das características dos modelos envolvendo medições básicas das forças de sustentação e de arrasto;
• Estudo das características de aerofólios tridimensionais envolvendo a medição da sustentação, do arrasto e do momento de tombamento;
• Estudo da distribuição de pressão em torno de um modelo de aerofólio para derivar a sustentação e comparação com a medição direta da sustentação;
• Força de arrasto sobre um corpo grosseiro; e,
• Visualização do escoamento.

OPÇÕES DE CONFIGURAÇÃO:
TÚNEL DE VENTO MODELOS INCLUSOS COMO PADRÃO INSTRUMENTAÇÃO INCLUSA COMO PADRÃO MODELOS OPCIONAIS INSTRUMENTAÇÃO OPCIONAL
AF1300 Nenhum Nenhuma Quaisquer modelos Qualquer instrumentação
AF1300S Modelos de arrasto tridimensionais Balança básica de arrasto e sustentação Quaisquer outros modelos Qualquer outra instrumentação

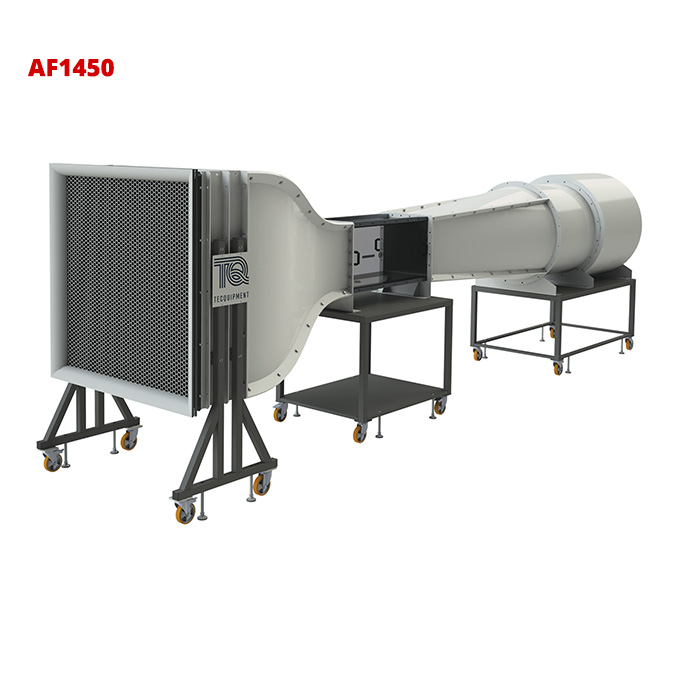

AF1450S Aerofólio de 150 mm com corda NACA0012 e tomadas Balança de três componentes; Transdutor de pressão diferencial x 2; Unidade de apresentação de pressão de 32 vias; Sistema versátil de aquisição de dado (VDAS-F) Quaisquer outros modelos Qualquer outra instrumentação

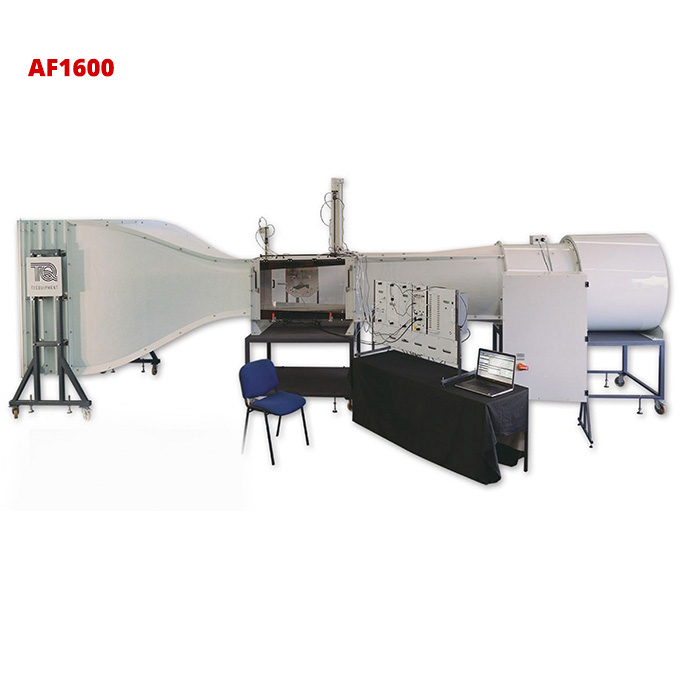

AF1600 Nenhum Balança de três componentes
Unidade de realimentação de ângulo da balança;
Transdutor de pressão diferencial x 2; Unidade de apresentação de pressão de 32 vias; Sistema versátil de aquisição de dado (VDAS-F) Nenhum Pitot estático transversal (digital) Gerador de Fumaça

DIAGRAMA PARA CONFIGURAÇÃO DA INSTRUMENTAÇÃO NECESSÁRIA PARA EXECUTAR OS EXPERIMENTOS COM OS DIFERENTES MODELOS, TANTO COM OU SEM O SISTEMA DE AQUISIÇÃO DE DADOS VDAS®:

INSTRUMENTAÇÃO SEM VDAS® MODELOS PARA EXPERIMENTOS INSTRUMENTAÇÃO COM VDAS®
• Balança básica de arrasto e sustentação; ou, • Balança de três componentes • Modelo de cilindro com tomadas de pressão • Aerofólio de 150 mm com corda NACA0012 • Placa plana com diâmetro 100 mm • Modelos de arrasto tridimensionais • Aerofólio S1201 • Transdutor de pressão diferencial x 2 • Pitot estático transversal (digital) • Unidade de realimentação do ângulo da balança • Balança básica de arrasto e sustentação; ou, • Balança de três componentes
• Manômetro de múltiplos tubos • Aerofólio de 150 mm com corda NACA0012 e tomadas • Transdutor de pressão diferencial x 2 • Pitot estático transversal (digital) • Unidade de apresentação de pressão de 32 vias
• Modelo plano de camada limite • Transdutor de pressão diferencial • Unidade de apresentação de pressão de 32 vias
• Balança de três componentes • Modelo de aeronave - asa baixa • Modelo de aeronave - asa alta • Aerofólio de 150 mm com corda NACA0012 com flape variável • Pitot estático transversal (digital) • Transdutor de pressão diferencial • Balança de três componentes • Unidade de realimentação do ângulo da balança
