Túnel de Vento Supersônico Intermitente

AF300

Área: Aerodinâmica

Túnel de vento supersônico de indução com funcionamento intermitente para investigações sobre escoamentos subsônicos e supersônicos. Este conjunto inclui testes sobre o escoamento em torno de modelos bidimensionais com velocidades subsônicas e supersônicas do ar. Uma alimentação de ar comprimido (AF300b, disponibilizado separadamente) induz o escoamento na seção de trabalho do túnel de vento. Isto possibilita um escoamento menos turbulento e mais estável para obtenção de resultados precisos e comparação com a teoria. A alimentação opcional de ar comprimido inclui filtros e secadores de ar para fornecer uma fonte de ar seco e livre de sujeira necessário para a obtenção de bons resultados. Os estudantes utilizam uma válvula de abertura de ar para permitir que o ar comprimido entre no túnel de vento. O túnel de vento inclui dois medidores analógicos de pressão sendo que um dos medidores mede a pressão do ar comprimido disponível na fonte de alimentação (para referência) e outro mede a pressão entregue ao túnel de vento incluindo um transdutor eletrônico que se conecta ao Sistema Versátil de Aquisição de Dados (VDAS®) opcional para gravar a pressão.
A seção de trabalho do túnel de vento consiste em um bico convergente / divergente com uma parte superior removível. A forma desta parte superior, também chamada de alinhador, controla a velocidade máxima do ar na parte divergente da seção de trabalho. Estão incluídos três diferentes alinhadores.

Estudos tecnológicos propostos
• Distribuição de pressão ao longo de um bico convergente/divergente (Laval) com escoamento de ar subsônico e supersônico;
• Comparação entre a distribuição de pressão teórica e a real;
• Comparação entre a razão de área teórica e real de um bico sob velocidades supersônicas do ar (números de Mach);
• Pressão em torno de um modelo bidimensional em condições de escoamento subsônico e supersônico, com diferentes ângulos de incidência;
• Coeficiente de sustentação para modelos aerodinâmicos em escoamentos supersônicos; e,
• Ondas de choque e modelos de expansão em torno de um modelo bidimensional em condição de escoamento supersônico (quando usado com o aparato opcional Schlieren).

Especificações técnicas
• Dimensões: 2000 mm x 3031 mm x 805 mm;
• Seção de trabalho: Nominal de 100 mm x 25 mm; e,
• Alinhadores: Subsônicos, Mach 1,4 e Mach 1,8.

Acessórios recomendados

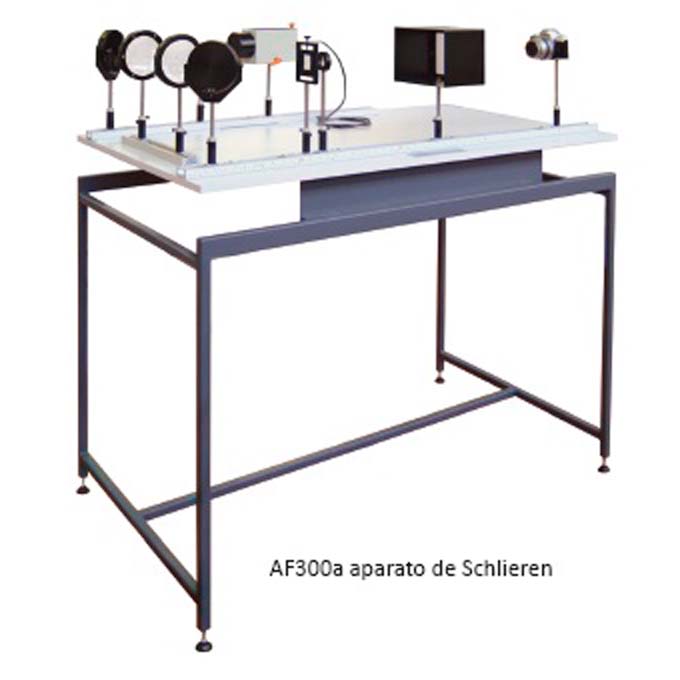

• Aparato Schlieren AF300a; e,
• Fonte de ar comprimido com secador AF300b.

Modelos
• Cunha simples de 5 graus;
• Cunha dupla de 7 graus;
• Cunha dupla de 10 graus; e,
• Cunha dupla de 10 graus com duas conexões de pressão.

Instrumentos
• Placa de captura do encoder angular para uso com o VDAS-F;
• Encoder angular;
• Mostrador de pressão de 32 vias;
• Módulo de pressão;
• Pressão entregue – medidor mecânico e transdutor eletrônico; e,
• Alimentação de pressão – medidor mecânico.

Alimentação de ar comprimido opcional (AF300b)
• Três receptores / reservatórios de ar – um receptor possui suas próprias válvulas de isolamento de entrada e de saída para dar escolha quanto a tempo de funcionamento e taxa de recarga de pressão;
• Válvula principal de isolamento da saída;
• Pressão máxima de aproximadamente 14 bar;
• Compressor; e,
• Secador de ar e filtro.
