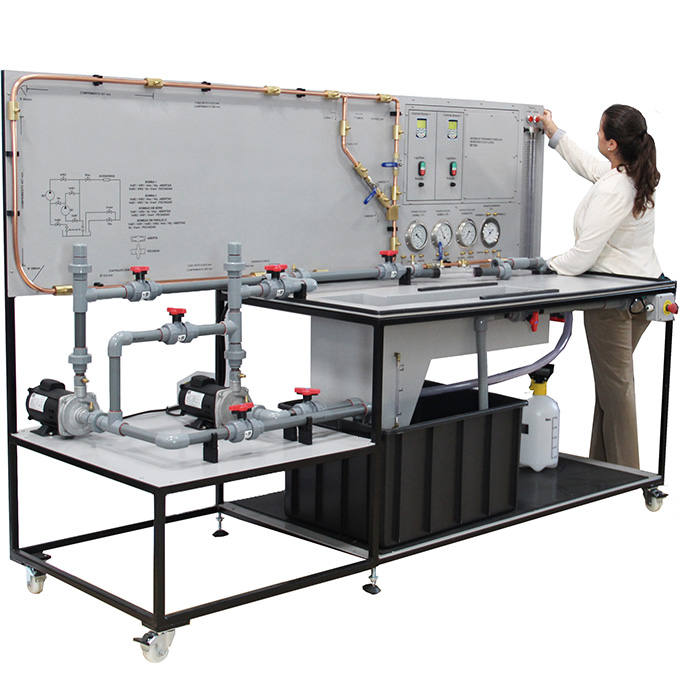

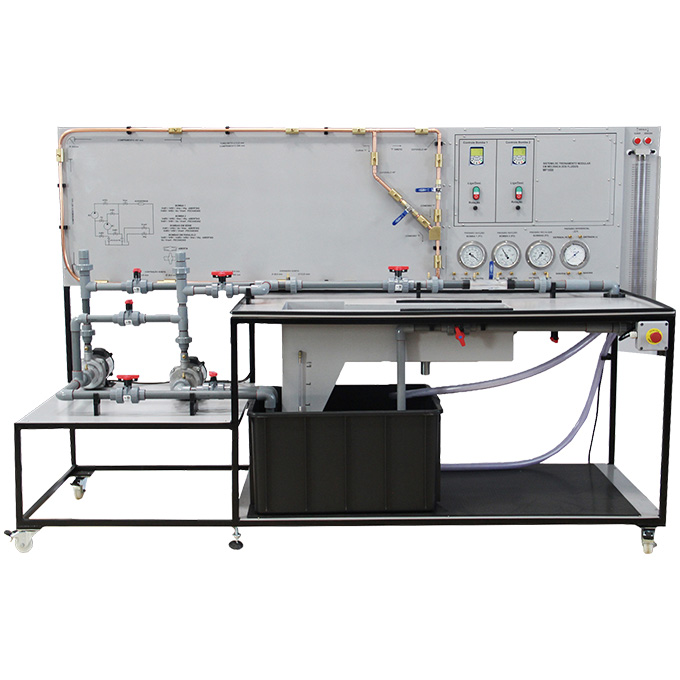

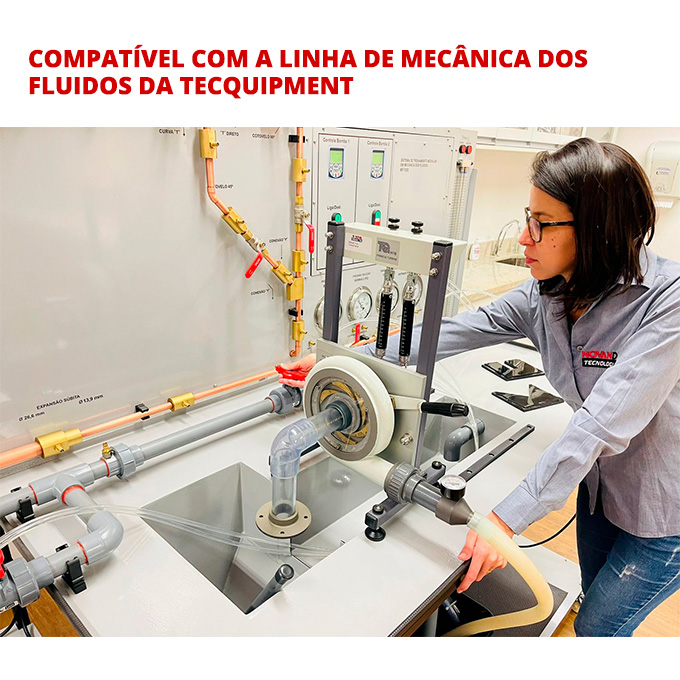

O sistema é constituído por aparatos essenciais para estudo de Mecânica de Fluidos, abrangendo os principais experimentos necessários para a compreensão dos fenômenos no meio líquido. Por meio de bombas centrífugas, a água do reservatório é bombeada por uma tubulação com diversas válvulas com intuito de controlar vazão e a associação entre as bombas. O sistema possui um painel onde são apresentados instrumentos de medição de pressão variados, tais como manômetros simples, diferencial e piezômetros. O mesmo painel possui controle de velocidade e acionamento individual para as duas bombas. Em outro painel existe uma tubulação mista, com varias secções de tubulação e vários elementos de conexão com tomadas de pressão para estudo de perda de carga. É disposta uma área para troca de aparatos de medição de vazão para que sejam estudados individualmente, possibilitando uma comparação entre eles. Nessa mesma área é possível instalar vários módulos para estudos específicos individualmente.

Especificações técnicas
• Potência das bombas: 1/2 CV (cada);
• Vazão máxima: 84 l/min (cada);
• Rotação máxima da bomba: 3500 RPM;
• Material: Estrutura em aço carbono com pintura anticorrosiva;
• Pressão máxima entregue: 3 bar (com as duas bombas em série);
• Temperatura de operação: Entre 5°C a 40°C, RH < 80%;
• Alimentação elétrica: 220 VAC, 50/60 Hz;
• Dimensões: 2580 x 1640 x 950 mm; e,
• Peso da bancada: 340 kg.

Estudos tecnológicos propostos

Estudo de escoamento sobre vertedouros, incluindo:
• Investigação de altura manométrica contra descarga; e,
• Coeficiente de descarga para as fendas com formas retangulares e diferentes ângulos em “V”.

Estudo da transição entre o escoamento laminar e turbulento (com o opcional NR100) incluindo:
• Determinação dos números de Reynolds de transição e comparação com valores aceitáveis; e,
• Investigação do efeito da variação de viscosidade em função da variação da temperatura do líquido.

Estudo de perdas de carga em diferentes tubos, conexões e válvulas, tais como:
• Tubos lisos;
• Tubo rugoso;
• Tubo reto com diferentes diâmetros;
• Expansão e contração súbitas;
• Curva com raio de 50 mm;
• Curva com raio de 100 mm;
• Cotovelo de 90°;
• Cotovelo de 45°;
• Conexão tipo “T”;
• Conexão tipo “y”; e,
• Válvulas tipo: Esfera; Globo; Gaveta; e Agulha.

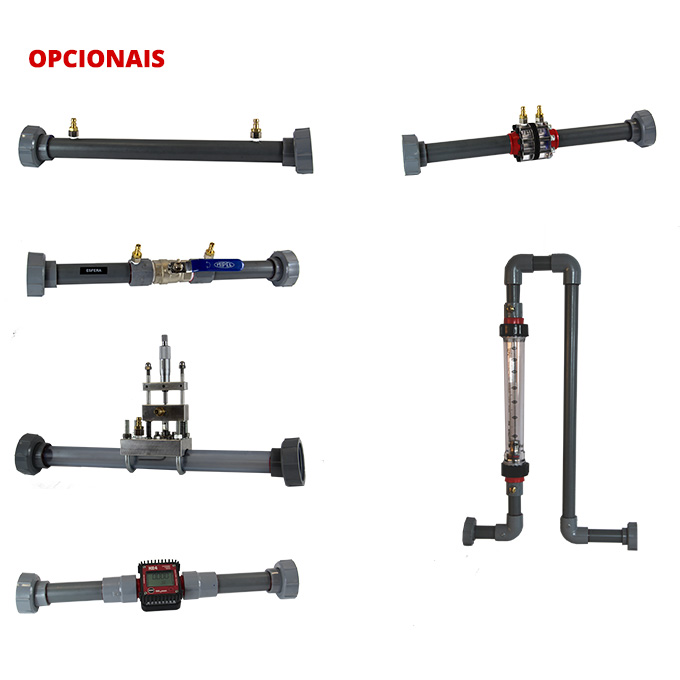

Estudo de medição de vazão em diferentes instrumentos de medição, tais como:
• Escala em um tanque volumétrico;
• Medidor tipo tubo estático de Pitot;
• Medidor de Venturi;
• Medidor com placa de orifício;
• Medidor rotâmetro; e,
• Medidor eletrônico tipo turbina.

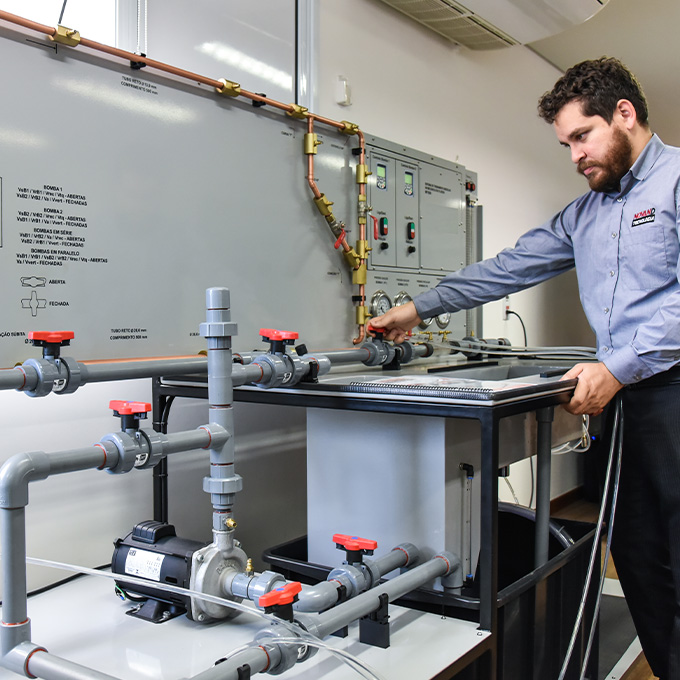

Estudo das características e instalação de bombas centrífugas, incluindo:
• Desempenho e eficiência de uma bomba centrífuga;
• Operação e construção da bomba centrífuga;
• Medição da altura manométrica;
• Conversão entre pressão - altura manométrica;
• Características de pressão / vazão de bombas centrífugas;
• Altura de sucção disponível;
• Enchimento da bomba;
• Carga de velocidade e carga de aceleração;
• Dimensionamento e seleção de bombas centrífugas;
• Características de operação em paralelo de duas bombas similares;
• Características de operação em série de duas bombas similares;
• Características de operação em paralelo de duas bombas similares funcionando em diferentes velocidades; e,
• Características de operação em série de duas bombas similares funcionando em diferentes velocidades.
