A máquina universal de ensaios é ideal para demonstrações em sala de aula e para uso seguro por um pequeno grupo de estudantes podendo ser montada sobre qualquer mesa forte ou bancada adequada, ou em mesa de suporte opcional e gabinete modelo (SM1000a). Durante os ensaios, sensores de força medem a carga aplicada pelo cilindro. Um medidor digital de carga mostra a força em tempo real e armazena o pico mais alto de força. Um indicador digital de deslocamento mede e mostra o movimento vertical da plataforma de carregamento ou da parte da estrutura que está sendo testada.

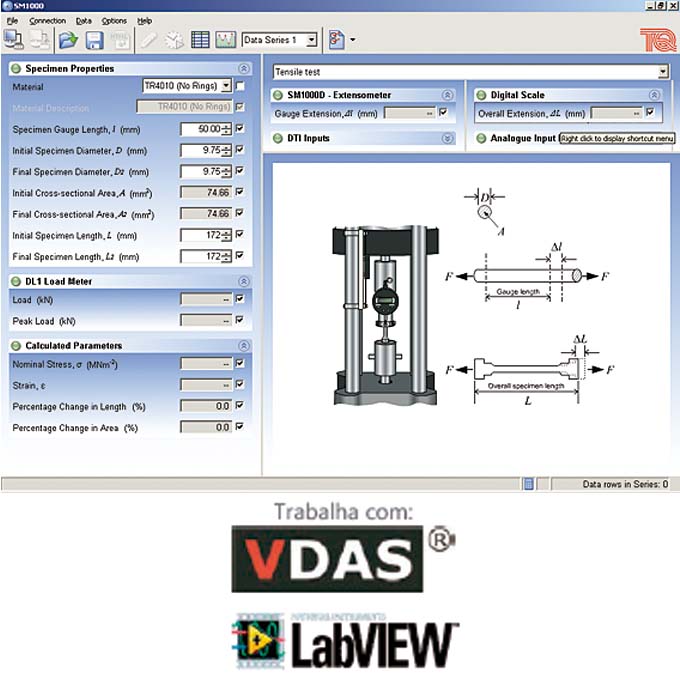

Pode-se utilizar o sistema versátil de aquisição de dados (VDAS®) opcional. Este sistema fornece uma captura de dados em tempo real muito precisa, monitoramento e apresentação, cálculos e geração de gráficos de todas as leituras importantes em um computador.

Estudos tecnológicos propostos
• Ensaios de tração em diferentes materiais;

Quando utilizado com os acessórios opcionais
• Ensaios de dureza Brinell;
• Deflexão de uma mola helicoidal;
• Deflexão de um feixe de molas; e,
• Deflexão de vigas.

Especificações técnicas

Máquina Universal de Ensaios
Dimensões: 800 mm x 800 mm x 1500 mm;
Peso bruto: 140 kg;
Carga máxima: 100 kN (10 toneladas); e,
Distância máxima entre as placas de compressão: 220 mm.

Corpos de prova de tração:
• 2 x TH4010 75 A aço carbono com 0,1 %, como fornecido; e,
• 1 x TH4015 75 NA aço carbono com 0,1 %, normalizado.

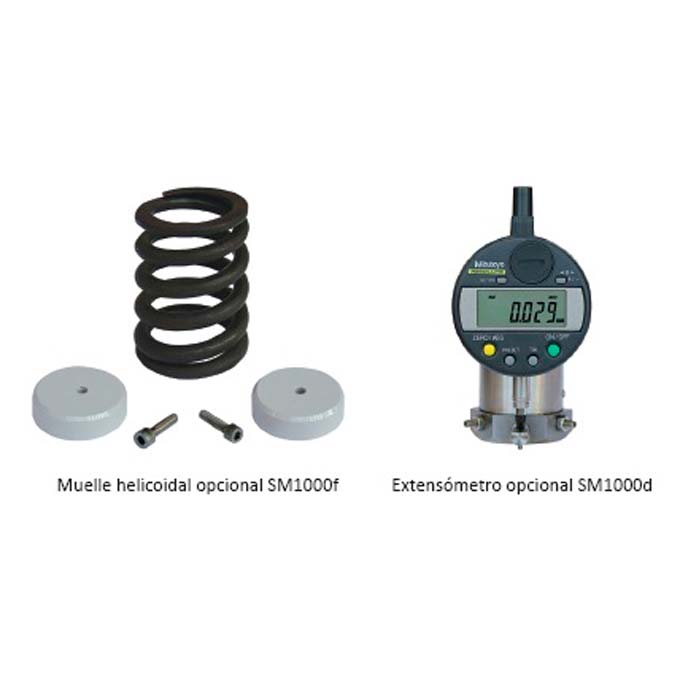

Extensômetro opcional (SM1000d)
Curso de medição 50 mm.

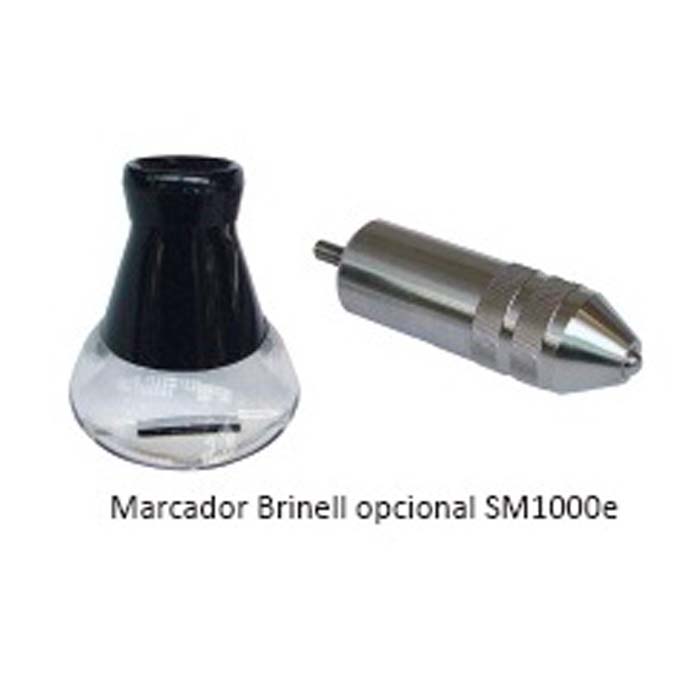

Indentador Brinell opcional (SM1000e)
Indentador de esfera: aço endurecido, 10 mm de diâmetro.

Conjunto opcional de mola helicoidal (SM1000f)
Dimensões nominais: comprimento de 135 mm, diâmetro de espira de 14,3 mm; e,
Quatro espiras ativas, constante de mola de 173 N/mm.

Viga e mola plana opcional (SM1000g)
• 1 x viga de alumínio com canal de seção: 51 mm x 51mm x 6,5 mm x 860 mm;
• 1 x viga maciça de aço: 25 mm x 13 mm x 560 mm;
• 1 x feixe de molas com quatro molas e mancais em cada extremidade;
• 1 x viga de suporte com suportes móveis; e,
• 1 x viga de referência.

Corpos de prova para ensaio de tração com engate opcional
TH4010 aço carbono 0,1 %, como fornecido;
TH4015 aço carbono 0,1 %, normalizado; e,
TH4035 aço carbono 0,4 %, normalizado.
