Máquina de Ensaio de Torção (30Nm)

SM1001

Área: Ensaios de Materiais

A máquina de ensaio de torção é uma máquina compacta, ideal para demonstrações em sala de aula e para uso seguro por um pequeno grupo de estudantes. Sua estrutura é rígida, com seção de liga produzida com alta qualidade, suportada em cada extremidade por um pé ajustável. Ela possui duas partes principais: cabeçote de deformação em uma extremidade e sistema de medição e de reação ao torque na outra extremidade.

O corpo de prova é montado entre o cabeçote de deformação e o sistema de medição e de reação ao torque.

Estudos tecnológicos propostos
• Determinação do módulo de rigidez (módulo de cisalhamento) e limite de resistência ao escoamento (quando usado com o medidor de torção opcional);
• Determinação da tensão limite de escoamento superior e inferior para corpos de prova de aço normalizado;
• Ensaios de torção reversa para demonstrar o efeito de Bauschinger e os efeitos de tensão residual na resistência à torção; e,
• Comparação entre as diferentes propriedades elásticas e plásticas dos materiais (quando utilizado com os corpos de prova opcionais).

Especificações técnicas
• Capacidade nominal: 30 Nm;
• Comprimento máximo do corpo de prova: 750 mm;
• Relação da caixa de engrenagens: 60:1;
• Soquetes de fixação: 3/16” Whitworth e hexagonal com 12 mm (fornecidos 2 de cada);
• Medição de deformação: encoder eletrônico e mostrador digital; e,
• Medição de torque: célula de carga com extensômetros e mostrador digital.

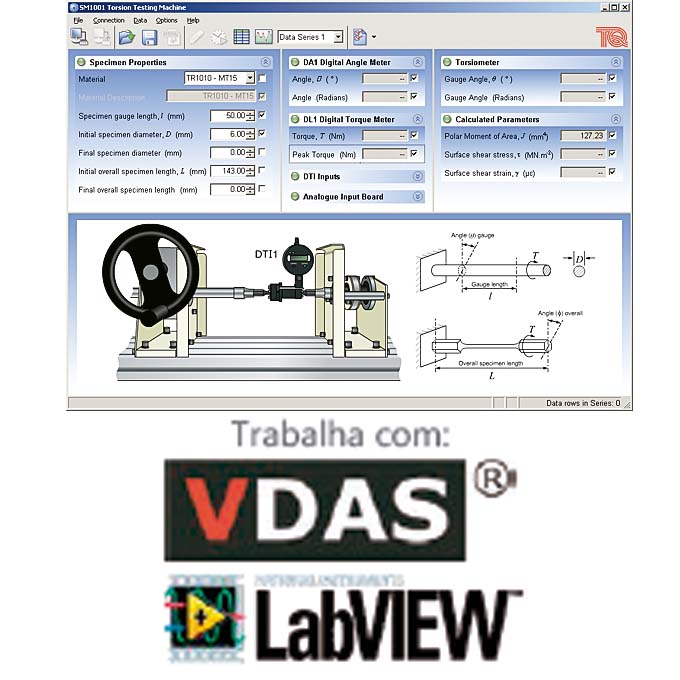

Nota: Todos os instrumentos podem ser conectados ao VDAS®.
