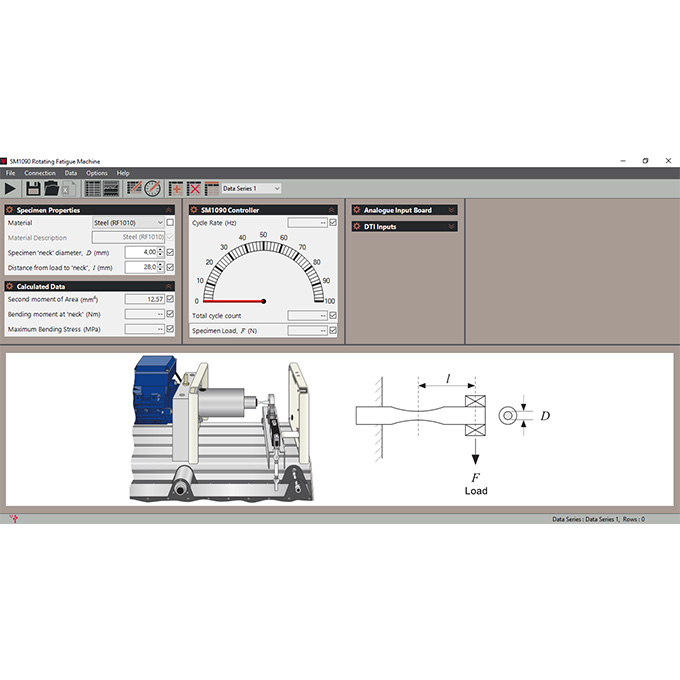

Esta máquina permite a demonstração das falhas por fadiga dos materiais quando sujeitos a tensões mecânicas alternadas. Com base no projeto de Wohler, a máquina usa um motor para girar um corpo de prova circular em balanço com uma carga posicionada na sua extremidade livre. A máquina é dividida em duas partes: uma unidade principal robusta e uma unidade de controle e instrumentação separada.

Um acionador de velocidade variável controla o motor e permite um aumento gradual e seguro da taxa de ciclo. O motor gira um acoplamento compatível e um eixo de precisão montado sobre mancais robustos. Uma placa tipo mandril na extremidade do eixo agarra o corpo de prova proporcionando uma concentricidade segura e precisa reduzindo, com isto, o tempo de setup e quaisquer vibrações indesejadas.

Os corpos de provas possuem um projeto especial que cria um ponto de tensão máximo no ponto médio do corpo ao invés de na extremidade. Isto proporciona um ponto de falha bem definido e evita concentrações de tensões não desejadas.

Estudos tecnológicos propostos
• Fadiga de alto e baixo ciclo;
• Como criar e usar curvas Wohler (S-N) para vários materiais; e,
• Comparação das propriedades de fadiga de vários materiais.

Especificações técnicas
• Tensão mecânica máxima: aproximadamente 350 MPa;
• Contagem de ciclos máxima: 9,99 x 108 com resolução de um ciclo;
• Corpos de prova incluídos: 10 RF1010 (aço) e 10 RF1020 (alumínio); e,
• Ferramentas incluídas: chave inglesa, chave tubular de alavanca, ferramenta hexagonal.
