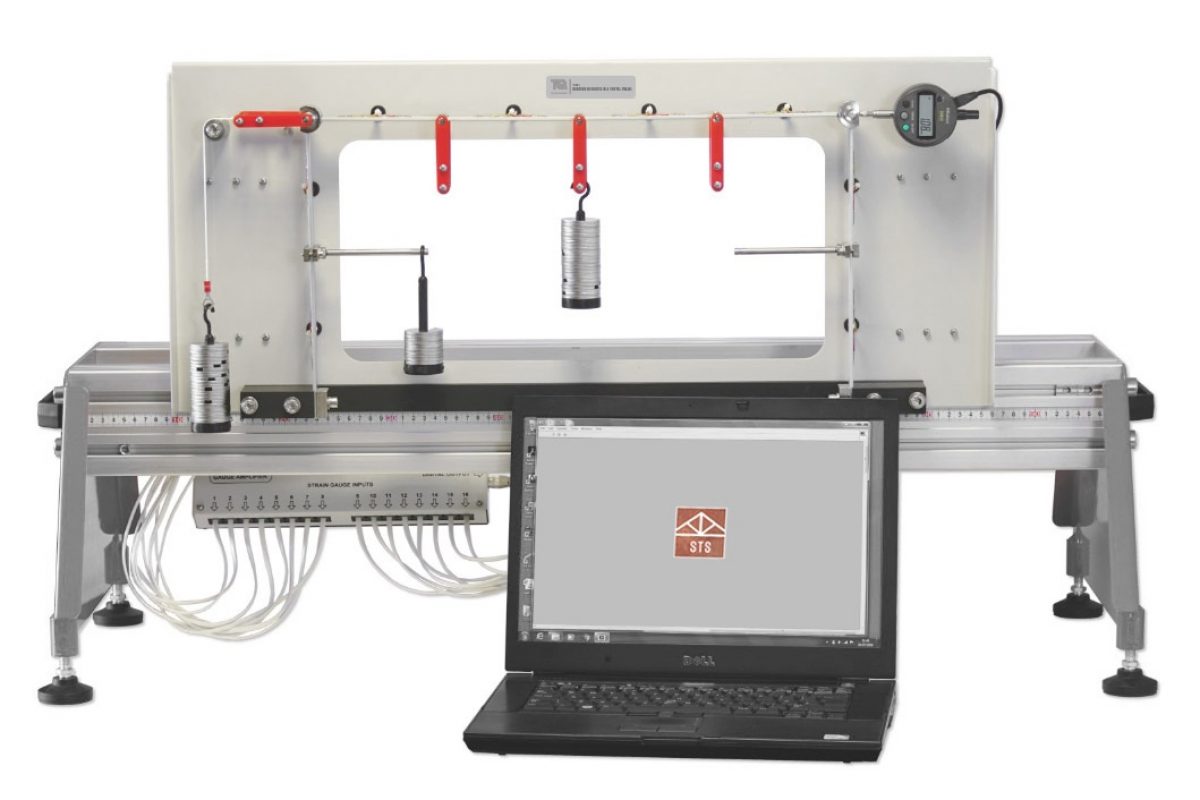

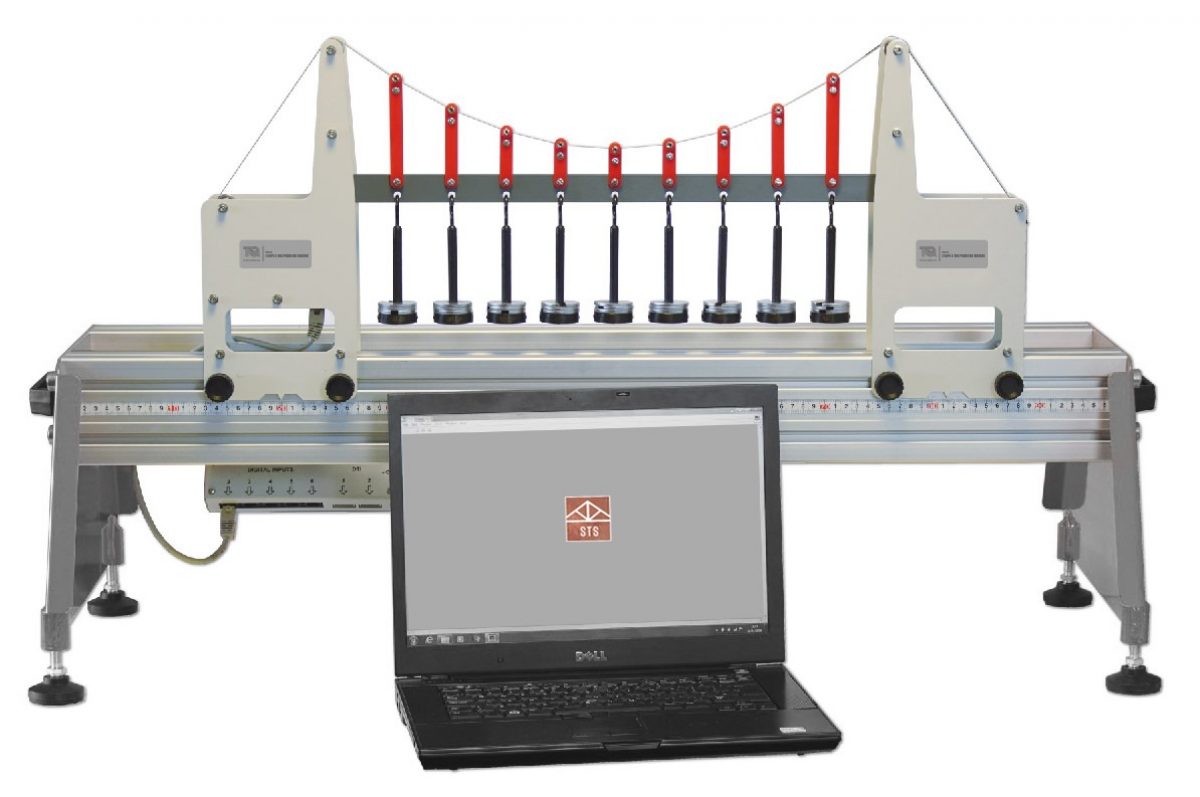

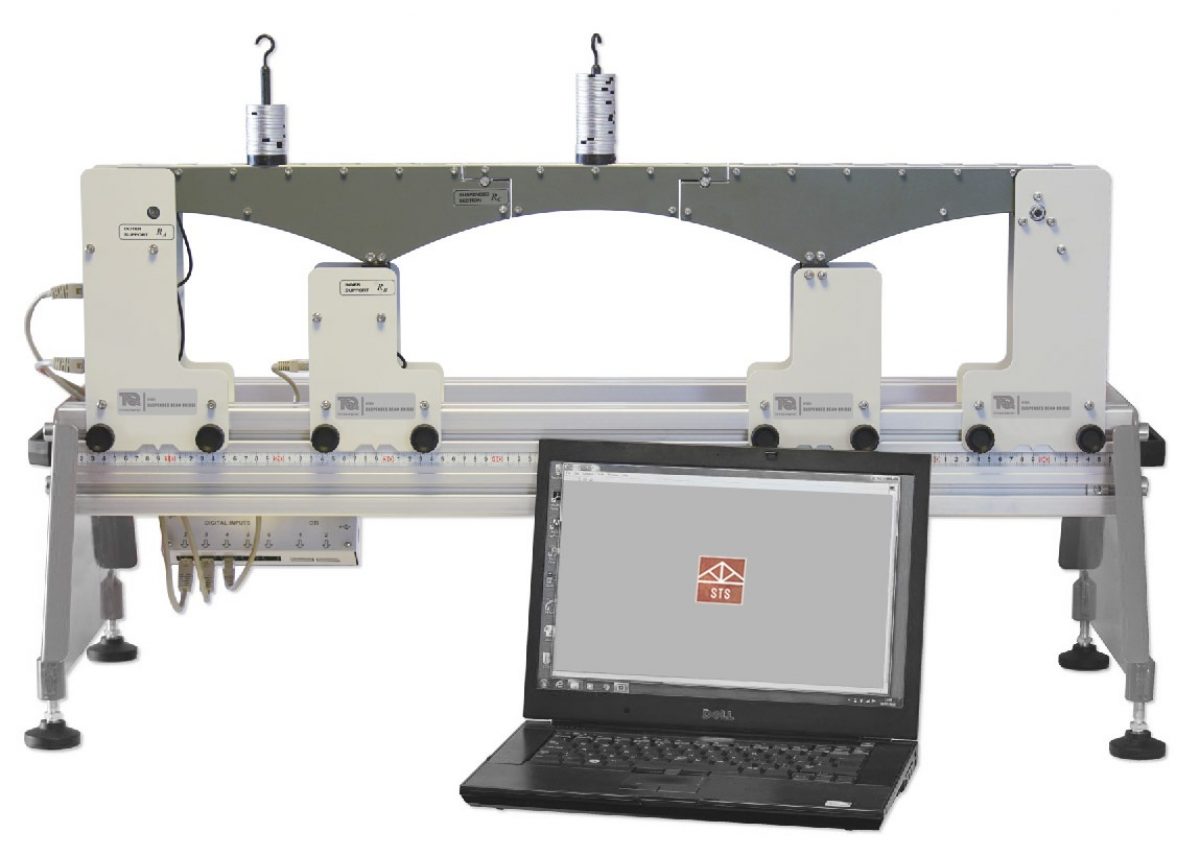

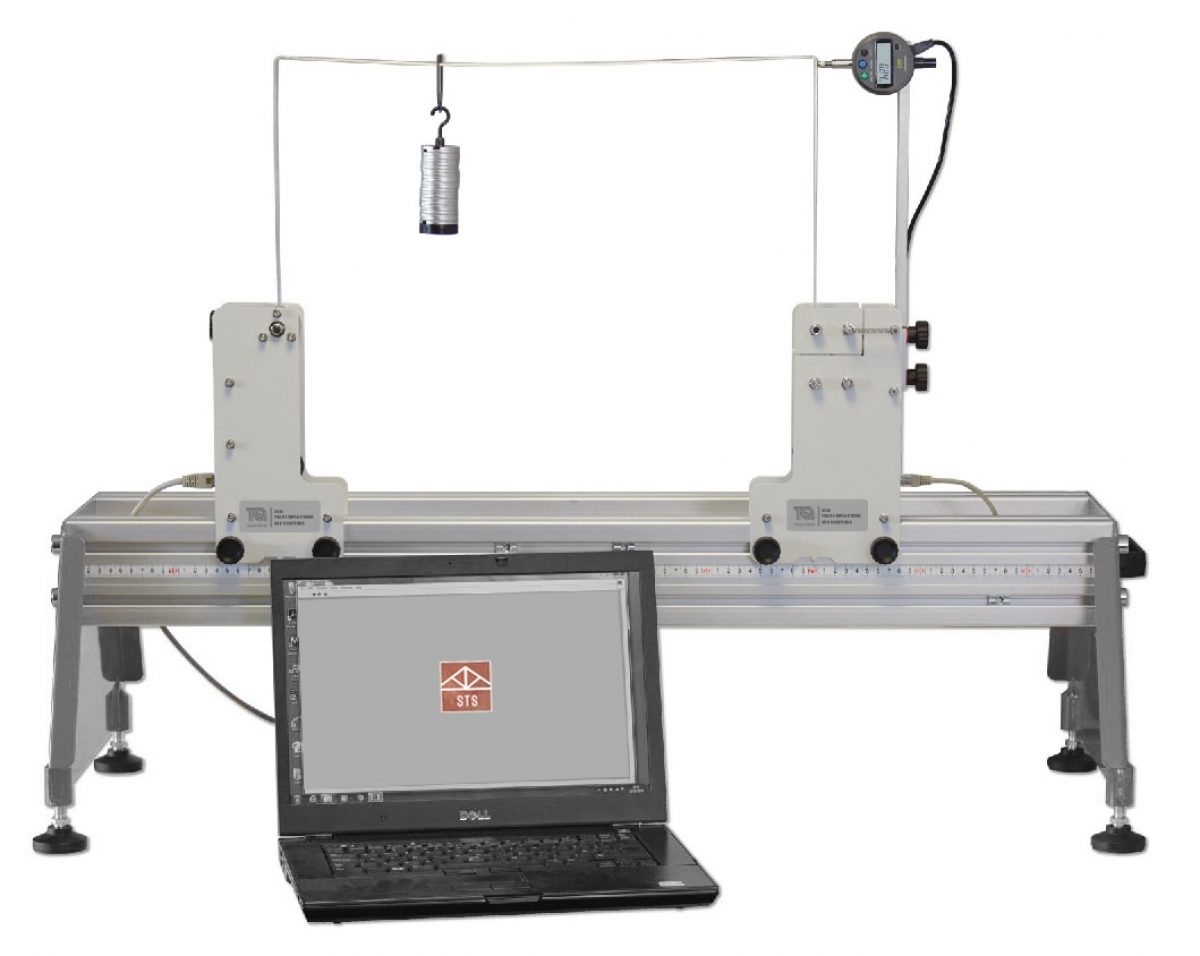

STS1 - PLATAFORMA PARA ENSAIOS DE ESTRUTURAS
A plataforma para ensaio de estruturas suporta qualquer um dos módulos de experimentos opcionais de ensaios de estruturas, disponíveis separadamente. Fabricada precisamente com barras de alumínio extrusada e placas de extremidade de aço, este módulo forma uma plataforma de experimentos robusta, rígida, estável e forte. Projetada para fácil montagem e para caber em qualquer mesa padrão, ela acelera e simplifica a configuração dos experimentos. Os pés ajustáveis garantem que a plataforma esteja nivelada antes do uso. Escalas fáceis de ler em cada lado da plataforma ajudam os alunos a posicionar os componentes de seu experimento com precisão e elimina a necessidade de uma régua adicional.
O tamanho compacto e o baixo centro de gravidade permitem que os alunos utilizem o equipamento de forma fácil e ergonômica, sentados ou em pé (determinado pela altura do banco).
A plataforma inclui o hub plug-and-play de interface USB para simplificar as conexões. O hub converte sinais dos sensores em cada módulo de experimento em formato de dados USB para exibição no computador e aquisição de dados. A TecQuipment criou um software de aquisição de dados amigável que funciona com cada um dos módulos opcionais de experimento.
O software de exibição e aquisição de dados exporta dados de experimentos para o formato de valor separado por vírgula universal (CSV) para uso em planilhas e muitos outros aplicativos de software.

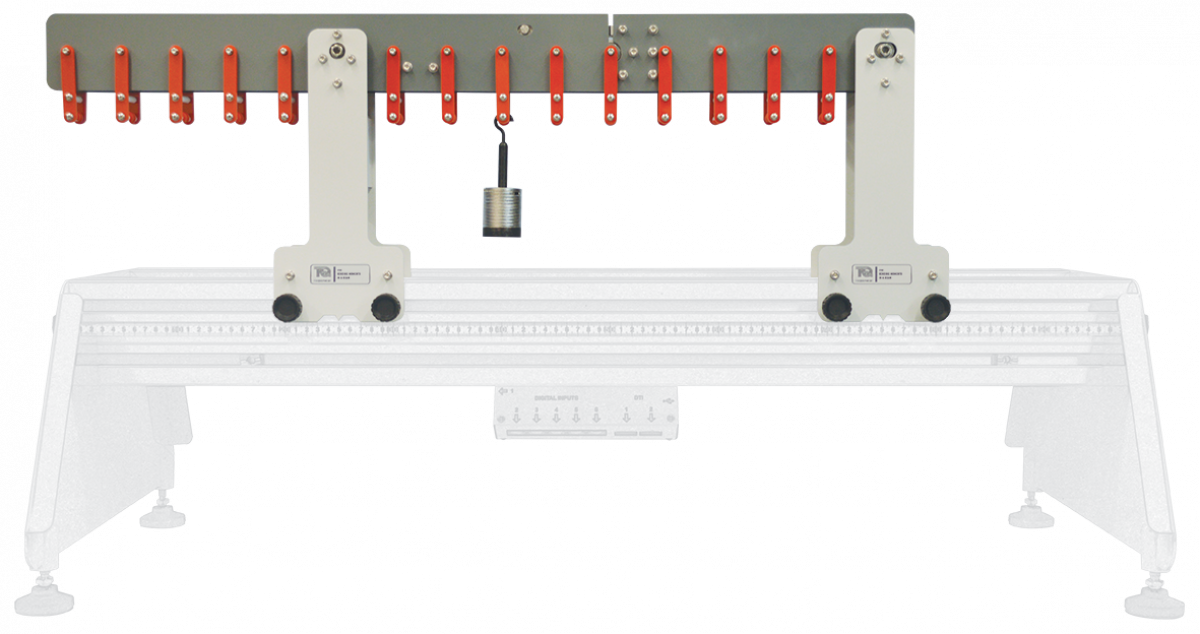

STS2 – MOMENTOS FLETOR EM UMA VIGA
Módulo de experimento que ilustra e comprova a teoria básica dos momentos fletores em uma viga. É montado na plataforma de ensaios de estruturas e se conecta à unidade de aquisição automática de dados e software de estruturas.
Um de uma gama de módulos de experimentos que se adaptam à plataforma de ensaio de estruturas (STS1, disponível separadamente), este produto ajuda os alunos a compreender como as cargas afetam o momento fletor em uma viga. Os alunos aplicam cargas em ganchos suspensos ao longo da viga, mantidos entre dois suportes. Um suporte permite apenas o movimento rotacional, atuando como um suporte fixado. O outro suporte permite o movimento translacional, atuando como suporte do rolo. Uma célula de carga no corte no meio do vão da viga mede o momento fletor devido à carga. A viga tem um vão central com uma extremidade saliente, de modo que os alunos podem criar momentos de flexão positivos e negativos ('flacidez' e 'curvatura').
Cada suporte inclui ponteiros que funcionam com a escala na plataforma para um posicionamento preciso. Os alunos usam equações de livros didáticos para prever os momentos fletores devido à carga, comparando-os com os resultados medidos, e aprendem como criar os diagramas de linha de influência e momento fletor. Isso ajuda a confirmar a confiabilidade das equações do livro e a precisão dos resultados do experimento.
Este produto inclui uma carga uniformemente distribuída (UDL) que pode ser aplicada ao longo do vão da viga para comparação dos resultados com uma carga de ponto único.
A célula de carga se conecta ao hub de interface USB da plataforma de ensaios de estruturas para exibição no computador e aquisição de dados.

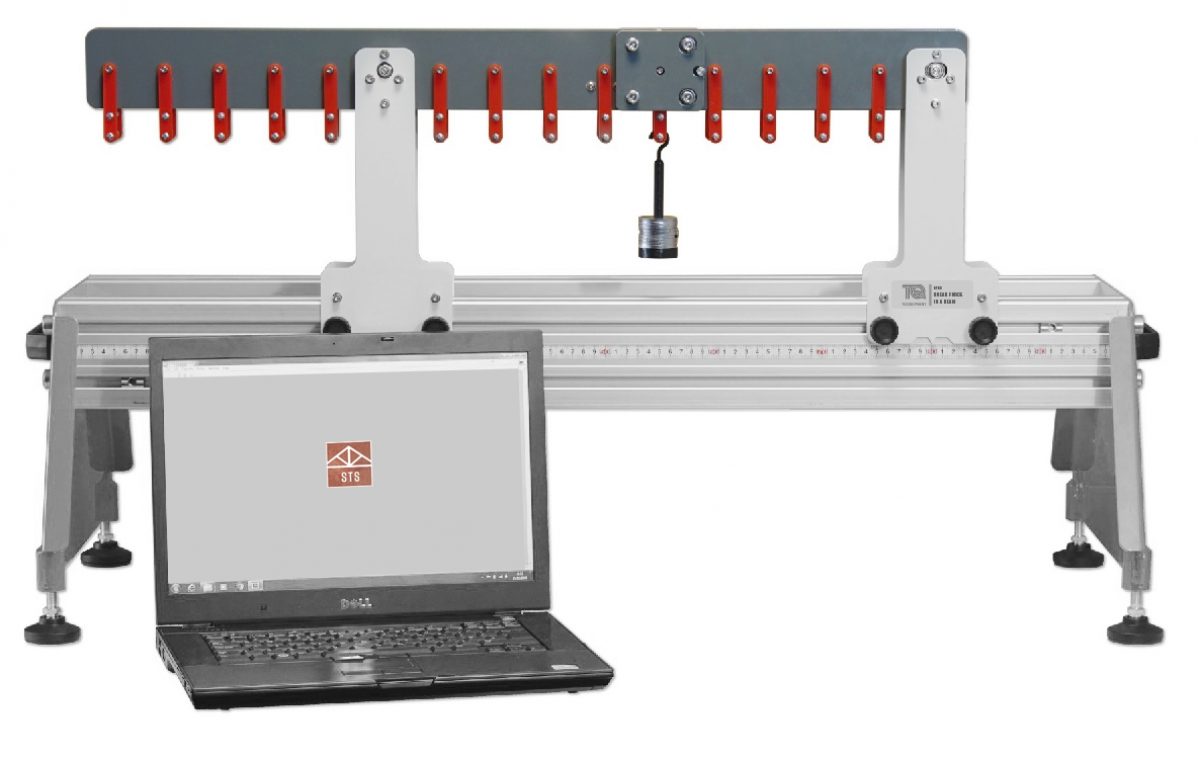

STS3 – FORÇA DE CISALHAMENTO EM UMA VIGA
Módulo de experimento que ilustra e comprova a teoria básica da força de cisalhamento em uma viga. É montado na plataforma de ensaios de estruturas e se conecta à unidade de aquisição automática de dados e software de estruturas
Um de uma gama de módulos de experimentos que se ajustam à plataforma de ensaios de estruturas (STS1, disponível separadamente), este produto ajuda os alunos a entender como as cargas afetam a força de cisalhamento em uma viga.
Os alunos aplicam cargas em ganchos suspensos ao longo da viga, mantidos entre dois suportes. Um suporte permite apenas o movimento rotacional, atuando como um suporte fixado. O outro suporte permite o movimento translacional, atuando como suporte do rolo. No vão médio da viga, uma célula de carga dentro de um paralelogramo articulado mede a força de cisalhamento em um 'corte' devido à carga. A viga tem um vão central com uma extremidade saliente, para que os alunos possam criar forças de cisalhamento positivas e negativas. Cada suporte inclui ponteiros que funcionam com a escala na plataforma para um posicionamento preciso. Os alunos usam equações de livros didáticos para prever as forças de cisalhamento no corte devido à carga, comparando-as com os resultados medidos, e aprendem como criar os diagramas de linha de influência e força de cisalhamento.
Este produto inclui uma carga uniformemente distribuída (UDL) que pode ser aplicada ao longo do vão da viga para comparação dos resultados com uma carga de ponto único.
A célula de carga se conecta ao hub de interface USB da plataforma de ensaios de estruturas para exibição no computador e aquisição de dados.

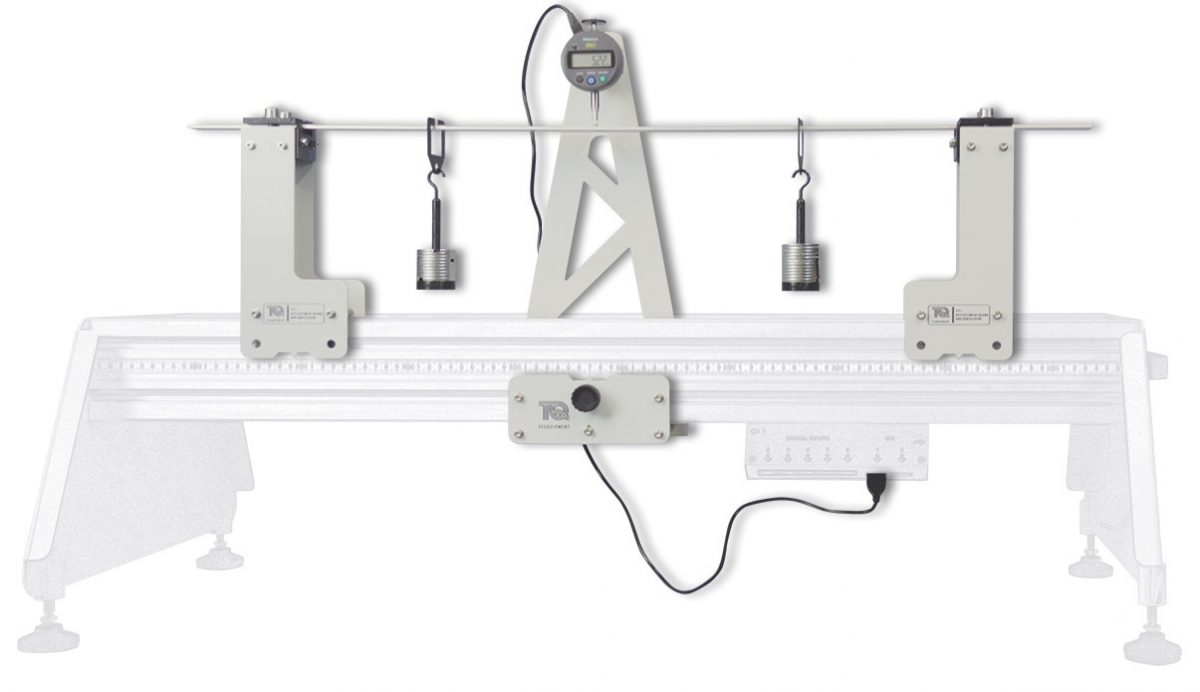

STS4 – DEFLEXÃO DE VIGAS APOIADAS E EM BALANÇO
Módulo de experimento para o estudo da deflexão da viga sob diferentes cargas e condições de fixação, e a demonstração do módulo de Young. É montado na plataforma de ensaios de estruturas e se conecta à unidade de aquisição automática de dados e software de estruturas.
Um de uma gama de módulos de experimentos que se adaptam à plataforma de ensaios de estruturas (STS1, disponível separadamente), este produto ajuda os alunos a compreender as propriedades elásticas de vigas e balanço. Os alunos escolhem a partir de uma seleção de vigas de teste e as encaixam em suportes.
Podem optar por encaixar as vigas em apenas um suporte, formando um balanço. Podem também encaixá-las entre dois suportes com métodos de fixação diferentes, formando vigas simplesmente apoiadas e fixas ou 'engastadas'. Cada suporte inclui ponteiros que funcionam com a escala na plataforma para um posicionamento preciso.
Os alunos aplicam cargas a qualquer posição ao longo da viga e medem a deflexão resultante, também em qualquer ponto ao longo da viga. Eles usam equações de vigas de livros para prever a deflexão para qualquer carga dada e comparar os resultados calculados com os resultados medidos. Isso ajuda a confirmar a confiabilidade das equações do livro e a precisão dos resultados do experimento.
Este produto inclui um conjunto de 'amostras' de vigas de diferentes metais e seções transversais para comparação das propriedades elásticas e valor 'I'. Também permite que o aluno varie o comprimento efetivo da viga para ver como isso afeta a magnitude da deflexão para qualquer carga.
O indicador de deflexão tem seu próprio visor, mas pode se conectar ao hub de interface USB da plataforma de ensaios de estruturas para exibição no computador e aquisição de dados.

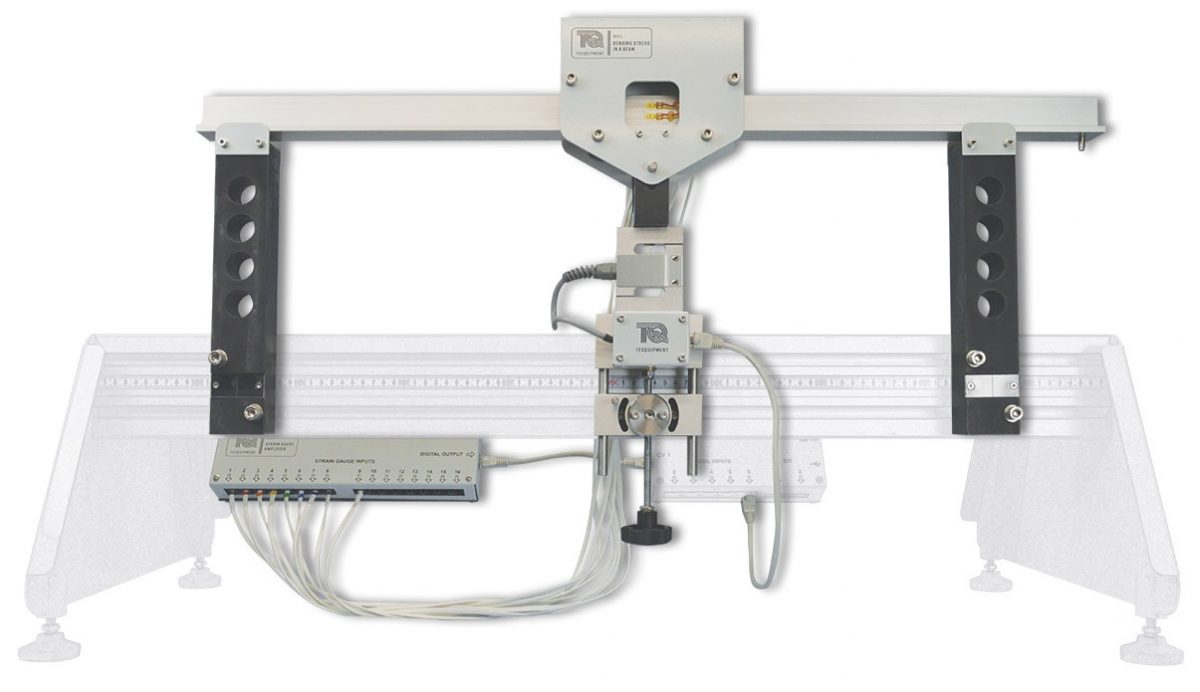

STS5 –FLEXÃO EM UMA VIGA
Módulo de experimento para o estudo da distribuição de força ao longo da seção de uma viga. É montado na plataforma de ensaios de estruturas e se conecta à unidade de aquisição automática de dados e software de estruturas.
Um de uma gama de módulos de experimentos que se adaptam à plataforma de ensaios de estruturas (STS1, disponível separadamente), este produto ajuda os alunos a compreender as forças de flexão em várias posições de uma seção de viga devido a uma carga. Os alunos adicionam cargas a uma viga com seção em T invertida mantida sobre dois suportes. Medidores de deformação em diferentes alturas na viga medem as deformações devido à carga. Uma célula de carga mede a força aplicada no vão médio da viga.
Os alunos aplicam a carga e medem as deformações resultantes. Eles usam equações de vigas de livros didáticos para prever as forças e os momentos de flexão para qualquer carga, comparando-os com os resultados medidos. Isso ajuda a confirmar a confiabilidade das equações do livro e a precisão dos resultados do experimento.
Este produto inclui um paquímetro para medição precisa da seção transversal da viga.
Os medidores de deformação se conectam a um amplificador de medidor de deformação, que se conecta (com a célula de carga) ao hub de interface USB da plataforma de ensaios de estruturas para exibição no computador e aquisição de dados.

STS6 – TORÇÃO DE SEÇÕES CIRCULARES
Módulo de experimento para o estudo de torque e deflexão em diferentes materiais com seção circular. É montado na plataforma de ensaios de estruturas e se conecta à unidade de aquisição automática de dados e software de Estruturas.
Os alunos aplicam a deflexão angular ao espécime usando um mandril que inclui um potenciômetro de precisão para medir a deflexão angular. O outro mandril se conecta a uma célula de carga para medir o torque resultante. Os alunos usam equações de vigas de livros didáticos para prever a deflexão e a relação de torque e comparar os resultados calculados com os resultados medidos. Isso ajuda a confirmar a confiabilidade das equações do livro e a precisão dos resultados do experimento.
Este produto inclui um conjunto de hastes de diferentes metais e um tubo para comparação das propriedades elásticas, dimensões e segundo momento polar de área (valor 'J'). Também permite que o aluno varie o comprimento efetivo das hastes para ver como isso afeta a magnitude da deflexão para um determinado torque.
O potenciômetro e a célula de carga se conectam ao hub de interface USB da plataforma de ensaios de estruturas para exibição no computador e aquisição de dados.

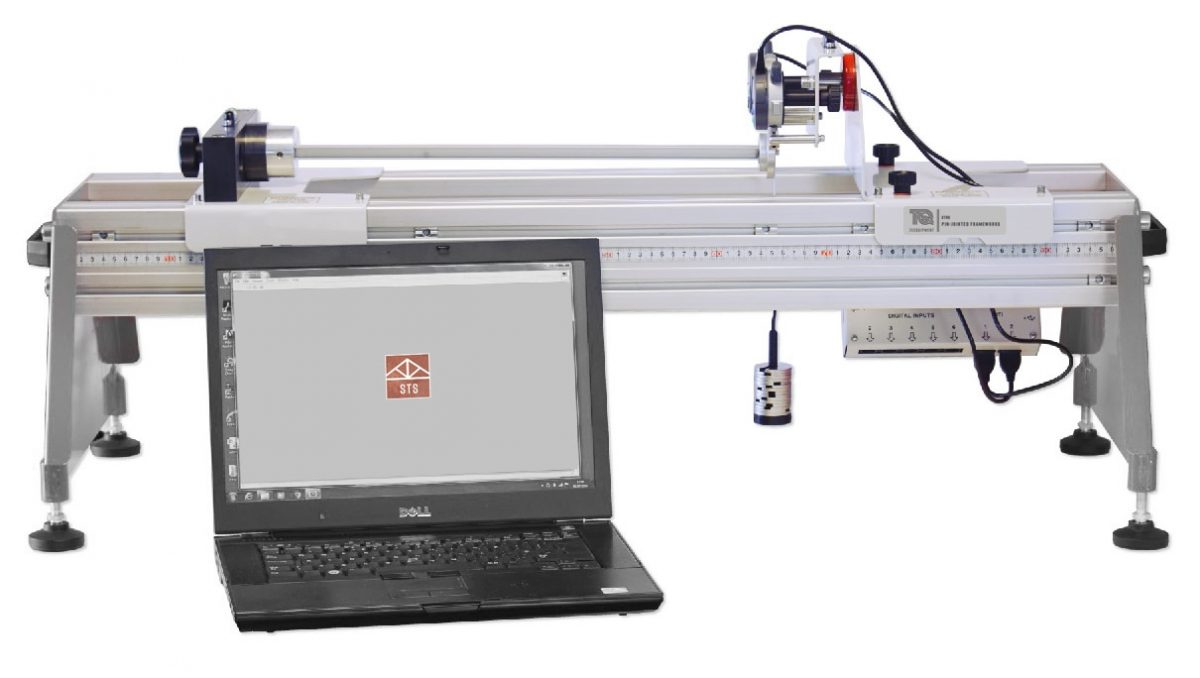

STS7 – FLEXÃO ASSIMÉTRICA E CENTRO CISALHAMENTO
Módulo de experimento para o estudo da deflexão vertical e horizontal de diferentes seções assimétricas. É montado na plataforma de ensaios de estruturas e se conecta à unidade de aquisição automática de dados e software de estruturas.
Um de uma gama de módulos de experimentos que se encaixam na plataforma de ensaios de estruturas (STS1 , disponível separadamente), o produto ajuda os alunos a compreender a flexão simétrica e não simétrica de três formatos de vigas diferentes, incluindo formatos em 'L', 'U' e retangular. E também a encontrar o centro de cisalhamento da viga de canal ('U').
Para os testes simétricos e não simétricos, um mandril fixa uma viga enquanto permite a rotação em seu eixo e permite que as cargas sejam aplicadas em vários ângulos. A carga aplicada na extremidade livre produz deflexões resultantes, medidas por um par de indicadores de precisão. Os alunos traçam seus resultados em um círculo de Mohr que lhes permite encontrar os segundos momentos principais de área e a posição do eixo principal. Estes podem ser comparados aos do eixo de seção arbitrária e aos valores calculados pelas equações de vigas de livros didáticos. Isso ajuda a confirmar a confiabilidade das equações do livro e a precisão dos resultados do experimento.
Para testes de centro de cisalhamento, um mandril prende a viga de seção 'U'. Uma placa fixada na extremidade livre permite que várias cargas deslocadas torçam a viga. Os alunos aplicam cargas em várias condições e usam os indicadores para determinar quando a torção é zero, correspondendo assim à posição central de cisalhamento.
Este produto inclui um calibrador Vernier para medições precisas das seções transversais do feixe.
Os indicadores de deflexão têm seus próprios mostradores, mas podem se conectar ao hub de interface USB da plataforma de ensaios de estruturas para exibição no computador e aquisição de dados.

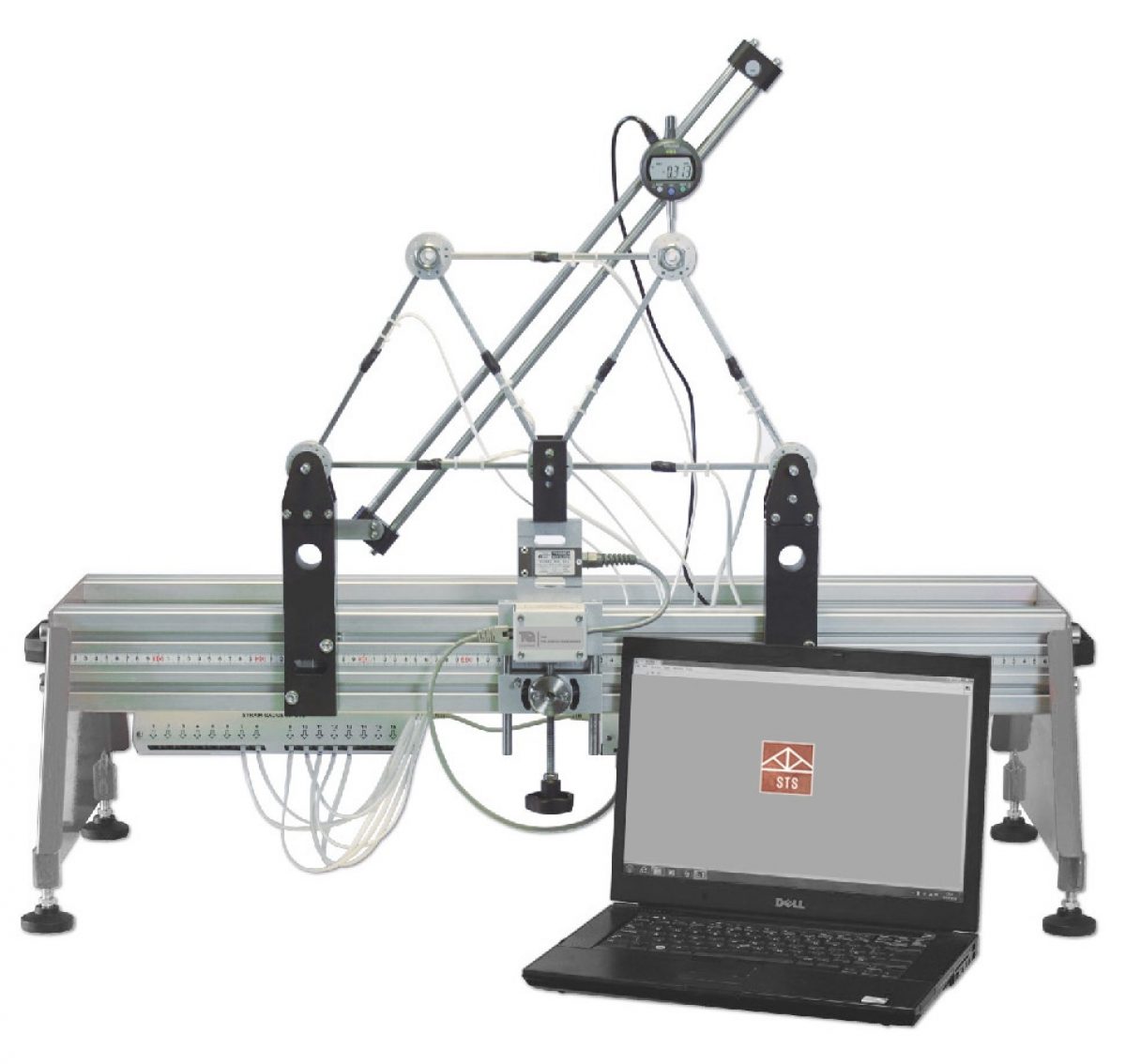

STS8 – ESTRUTURAS PIVOTADAS
Módulo de experimento para o estudo de deformações, tensões, forças e deflexões em várias estruturas pivotadas, e o estudo da notação de Bow. É montado na plataforma de ensaios de estruturas e se conecta à unidade de aquisição automática de dados e software de estruturas.
Um de uma gama de módulos de experimentos que se ajustam à plataforma de ensaios de estruturas (STS1, disponível separadamente), este produto ajuda os alunos a entender as forças e deflexões em quatro estruturas pivotadas populares, devido a uma carga. Os alunos usam uma célula de carga para medir e adicionam cargas a cada uma das quatro estruturas escolhidas, mantidas em suportes. Medidores de tensão em cada membro da estrutura medem as forças devidas à carga. Um indicador digital de precisão mede a deflexão de cada estrutura.
Os alunos aplicam a carga e medem as forças e deflexão resultantes. Eles usam equações de livros didáticos para prever as forças e deflexões para qualquer carga, comparando-as com os resultados medidos. Isso ajuda a confirmar a confiabilidade das equações do livro e a precisão dos resultados do experimento. Uma célula de carga opcional (STS8A) permite que os alunos adicionem uma carga secundária à lateral da armação do telhado. Cada célula de carga pode aplicar cargas angulares para experimentos adicionais ou para simular uma carga oscilante.
Os medidores de tensão se conectam a um amplificador de medidor de tensão, que se conecta (com a célula de carga) ao hub de interface USB da plataforma de ensaios de estruturas para exibição no computador e aquisição de dados.

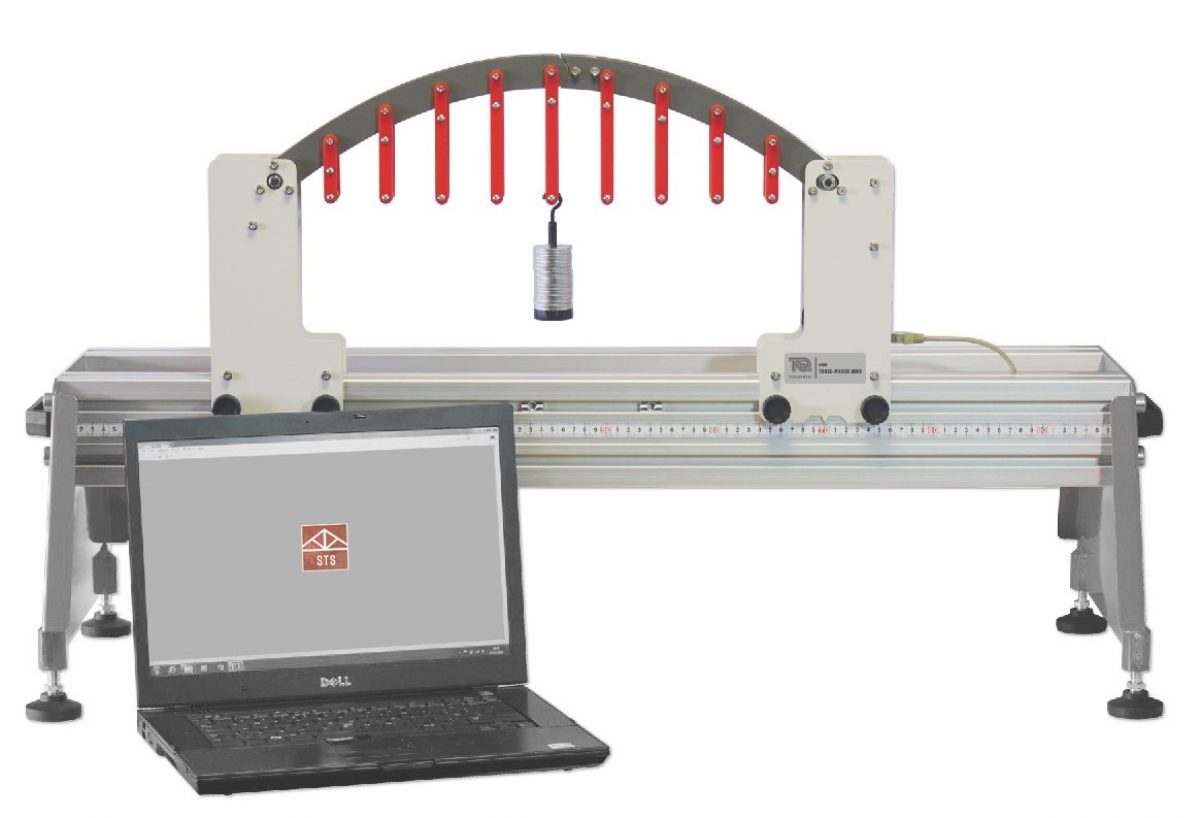

STS9 – ARCO COM TRÊS ARTICULAÇÕES
Módulo de experimento para o estudo das características de um arco de três articulações sob várias condições de carga. É montado na plataforma de ensaios de estruturas e se conecta à unidade de aquisição automática de dados e software de estruturas.
Um de uma gama de módulos de experimentos que se ajustam à plataforma de ensaios de estruturas (STS1, disponível separadamente), este produto ajuda os alunos a entender como as cargas afetam as forças de reação horizontais em um arco de três articulações.
Os alunos aplicam cargas nos ‘cabides’ suspensos no arco, mantidos entre dois suportes. Um suporte permite apenas o movimento rotacional, atuando como um suporte fixo. O outro suporte permite o movimento translacional, atuando como suporte de rolo. Uma célula de carga impede a translação, enquanto mede a reação horizontal devido à carga. Cada suporte inclui ponteiros que funcionam com a escala na plataforma para um posicionamento preciso. Um terceiro conjunto de rolamentos na coroa do arco forma uma terceira junta fixa. Os alunos usam equações de livros didáticos para prever as forças de reação devido à carga, comparando-as com os resultados medidos, e aprendem como criar os diagramas de linha de influência e momento fletor. Isso ajuda a confirmar a confiabilidade das equações do livro e a precisão dos resultados do experimento.
Este produto inclui massas adicionais para que os alunos possam aplicar uma carga uniformemente distribuída (UDL) ao longo da extensão do arco para comparação de resultados com uma carga de ponto único.
A célula de carga se conecta ao hub de interface USB da plataforma de ensaios de estruturas para exibição no computador e aquisição de dados.

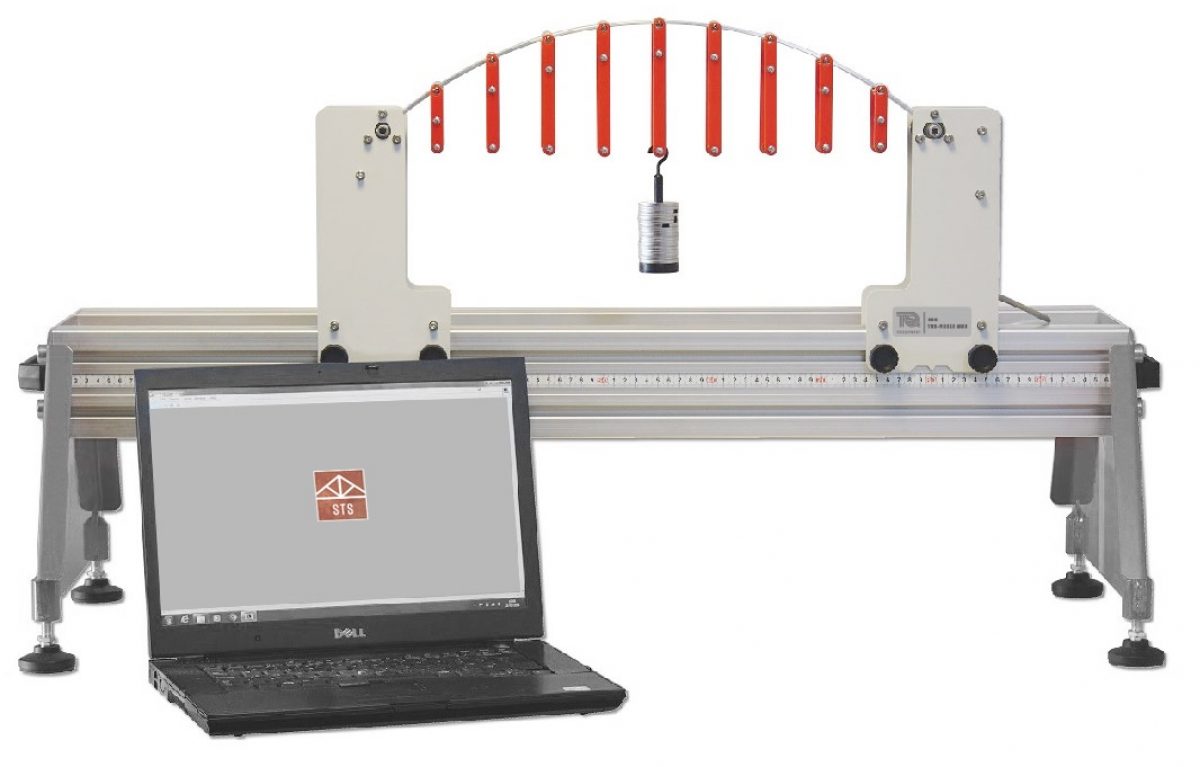

STS10 – ARCO COM DUAS ARTICULAÇÕES
Módulo de experimento para o estudo das características de um arco de duas articulações sob várias condições de carga. É montado na plataforma de ensaios de estruturas e se conecta à unidade de aquisição automática de dados e software de estruturas.
Um de uma gama de módulos de experimentos que se ajustam à plataforma de ensaios de estruturas (STS1, disponível separadamente), este produto ajuda os alunos a compreender como as cargas afetam as forças de reação horizontais em um arco de duas articulações.
Os alunos aplicam cargas nos ‘cabides’ suspensos no arco, mantidos entre dois suportes. Um suporte permite apenas o movimento rotacional, atuando como um suporte fixo. O outro suporte permite o movimento translacional, atuando como suporte de rolo. Uma célula de carga impede a translação, enquanto mede a reação horizontal devido à carga. Cada suporte inclui ponteiros que funcionam com a escala na plataforma para um posicionamento preciso. Os alunos usam equações de livros didáticos para prever as forças de reação devido à carga, comparando-as com os resultados medidos, e aprendem como criar os diagramas de linha de influência e momento fletor. Isso ajuda a confirmar a confiabilidade das equações do livro e a precisão dos resultados do experimento.
Este produto inclui massas adicionais para que os alunos possam aplicar uma carga uniformemente distribuída (UDL) ao longo da extensão do arco para comparação de resultados com uma carga de ponto único.
A célula de carga se conecta ao hub de interface USB da plataforma de ensaios de estruturas para exibição no computador e aquisição de dados.

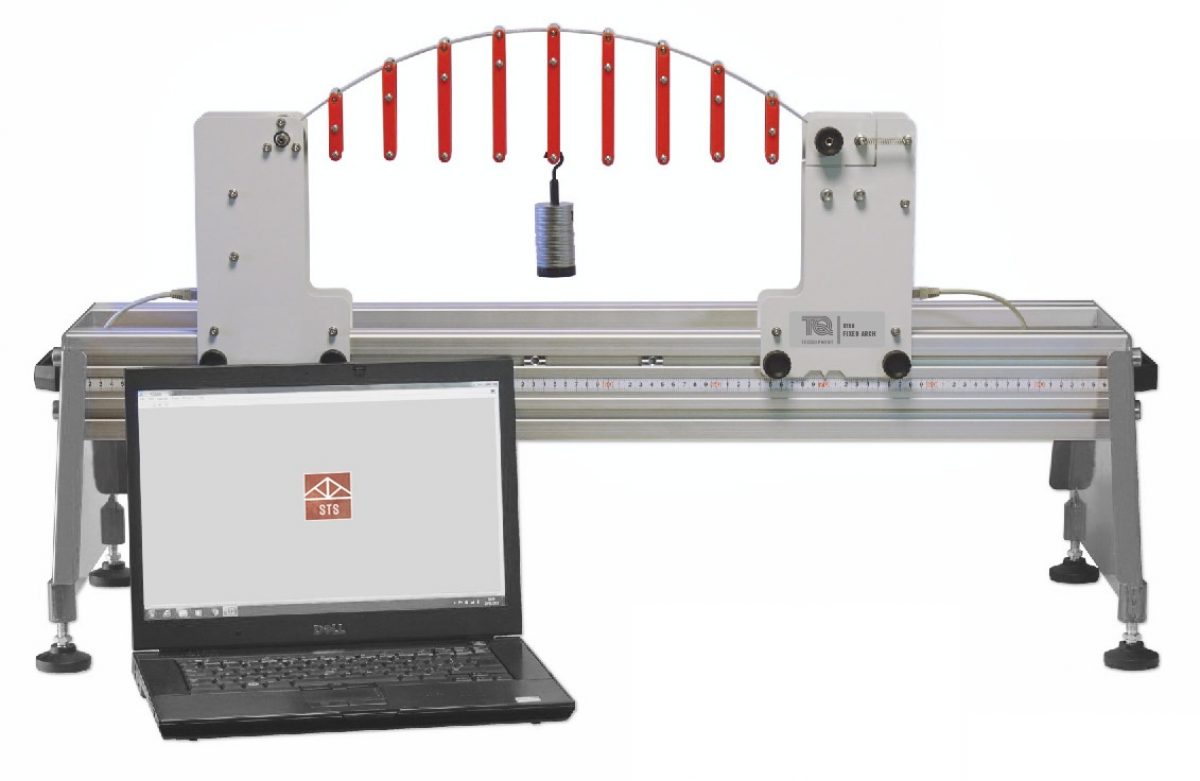

STS11 – ARCO FIXO
Módulo de experimento para o estudo das características de um arco fixo sob várias condições de carga. É montado na plataforma de ensaios de estruturas e se conecta à unidade de aquisição automática de dados e software de estruturas.
Um de uma gama de módulos de experimentos que se adaptam à plataforma de ensaios de estruturas (STS1, disponível separadamente), este produto ajuda os alunos a compreender como as cargas afetam as forças de reação horizontais em um arco fixo. Os alunos aplicam cargas em ‘cabides’ suspensos no arco, mantidos entre dois suportes 'fixos'. Uma célula de carga em um suporte funciona com um mecanismo especial para medir a reação horizontal devido à carga. Uma segunda célula de carga no outro suporte funciona com um braço de momento para medir o momento de fixação. Ambas as células de carga medem as forças e momentos com movimento mínimo, aproximando-se de suportes fixos (engaste).
Cada suporte inclui ponteiros que funcionam com a escala na plataforma para um posicionamento preciso. Os alunos usam equações de livros didáticos para prever as forças de reação e os momentos de fixação devido à carga, comparando-os com os resultados medidos. Eles também aprendem como criar os diagramas de linha de influência e momento fletor. Isso ajuda a confirmar a confiabilidade das equações do livro e a precisão dos resultados do experimento.
Este produto inclui massas adicionais para que os alunos possam aplicar uma carga uniformemente distribuída (UDL) ao longo da extensão do arco para comparação de resultados com uma carga de ponto único.
A célula de carga se conecta ao hub de interface USB da plataforma de ensaios de estruturas para exibição no computador e aquisição de dados.

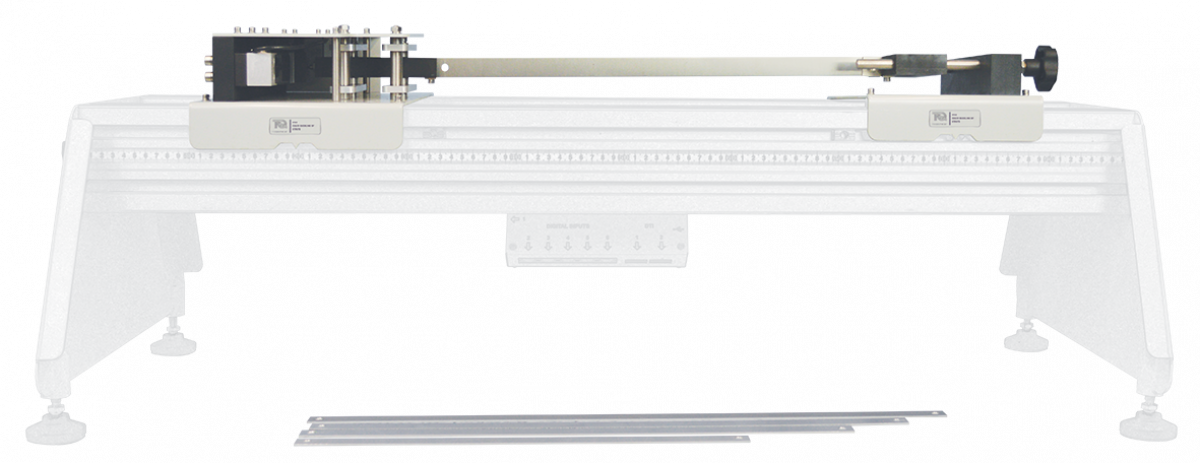

STS12 – FLAMBAGEM DE ESTRUTURAS
Módulo de experimento para o estudo da flambagem de estruturas e as relações entre comprimento, condições de fixação das extremidades e carga de flambagem. É montado na plataforma de ensaios de estruturas e se conecta à unidade de aquisição automática de dados e software de estruturas.
Um de uma gama de módulos de experimentos que se adaptam à plataforma de ensaios de estruturas (STS1, disponível separadamente), este produto ajuda os alunos a compreender a natureza da flambagem em vigas delgadas que simulam 'estruturas'. Os alunos encaixam uma das opções de suportes entre as duas partes principais do produto. Uma parte possui um controle operado manualmente para aplicar a força de flambagem. A outra parte possui uma célula de carga para medir a carga aplicada.
Os alunos aplicam uma força de flambagem a uma estrutura, medindo a carga e o ponto em que a estrutura entra em colapso ou 'dobra'. Os alunos usam equações de livros didáticos, incluindo a teoria de Euler para prever as cargas de flambagem, comparando-as com os resultados medidos. Isso ajuda a confirmar a confiabilidade das equações do livro e a precisão dos resultados do experimento.
Este produto inclui estruturas de amostra de comprimentos diferentes para comparação das cargas de flambagem. Ele também inclui diferentes fixações de extremidade do suporte para comparações de como elas afetam a carga de flambagem e o formato do suporte à medida que ele dobra. Um paquímetro (incluído) permite aos alunos medir a seção transversal das estruturas.
A célula de carga se conecta ao hub de interface USB da plataforma de ensaios de estruturas para exibição no computador e aquisição de dados.

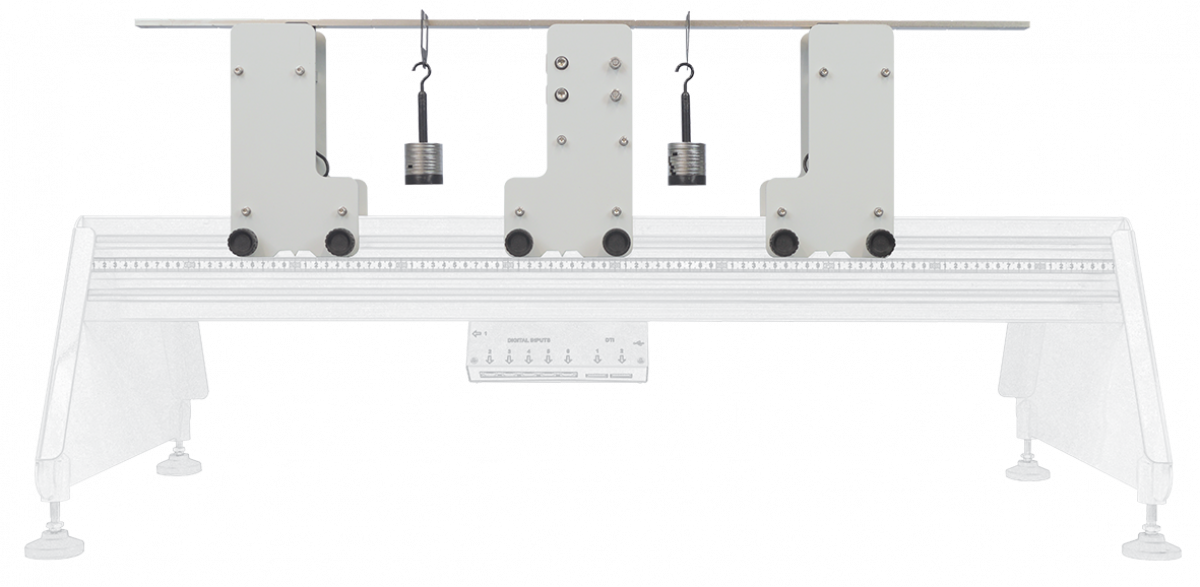

STS13 – VIGAS CONTÍNUAS E INTERMITENTES
Módulo de experimento que pode ser usado para realizar uma ampla variedade de experimentos de vigas, de casos simples a problemas complexos. É montado na plataforma de ensaios de estruturas e se conecta à unidade de aquisição automática de dados e ao software de estruturas.
Um de uma gama de módulos de experimentos que se ajustam à plataforma de ensaios de estruturas (STS1, disponível separadamente), este produto fornece um conjunto abrangente de experimentos para o assunto de vigas e suas reações de suporte e deflexões.
Os primeiros experimentos usam dois suportes simples e uma viga "rígida" e pesada para examinar sistemas estaticamente determinados. Os alunos aprendem princípios básicos como momentos, o princípio da sobreposição, cargas uniformemente distribuídas (UDL) e o conceito de linha de influência.
O segundo conjunto de experimentos está relacionado a estruturas de vigas mais avançadas que são estaticamente indeterminadas ou envolvem uma deflexão de viga mensurável. Os alunos usam uma viga leve e 'flexível'. O uso de uma viga 'flexível' permite que os alunos considerem os suportes significativamente mais rígidos, de modo que a teoria normal dos livros didáticos torna-se válida. Dois suportes adicionais ajudam a completar os experimentos. Um permite a medição do momento de fixação do suporte, o outro 'suporte universal' funciona como um suporte simples, um suporte de fixação e um suporte de afundamento de lâmina de faca. Um indicador de precisão em um deslizador pode ser facilmente posicionado para medir as deflexões da viga. Todos os suportes e o deslizador indicador têm ponteiros que funcionam com a balança e a plataforma para uma posição precisa.

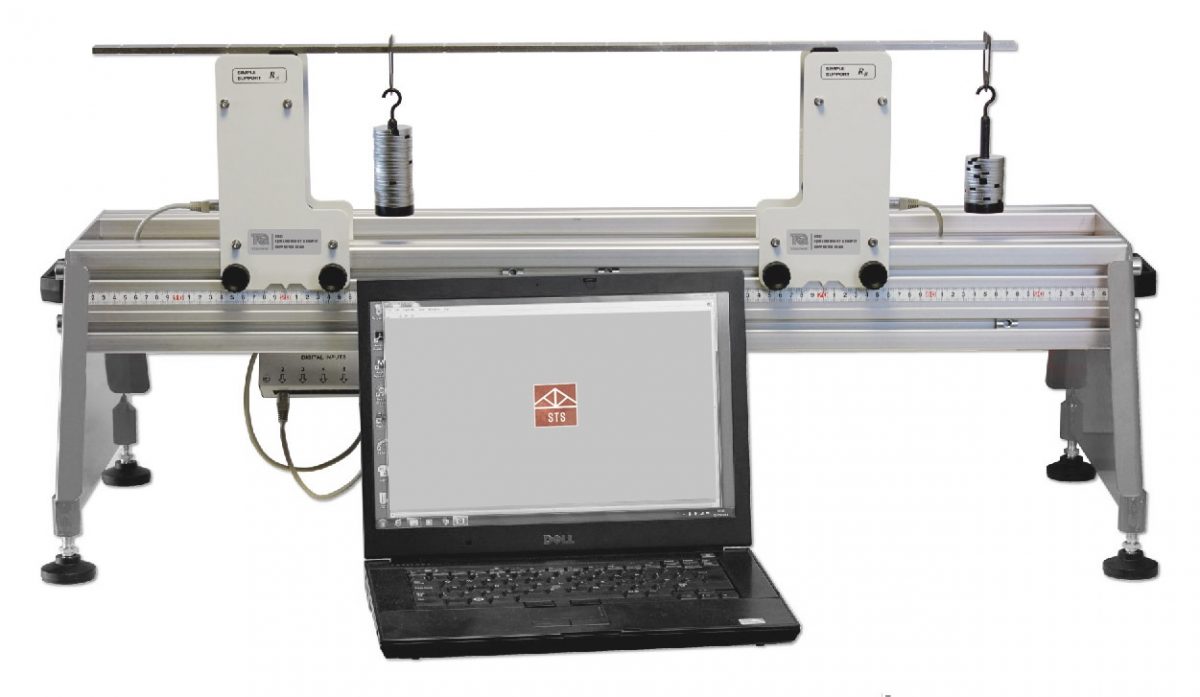

Nota: O produto alternativo, EQUILÍBRIO DE UMA VIGA SIMPLESMENTE APOIADA (STS22), contém o primeiro conjunto de experimentos deste módulo de experimento como uma opção mais econômica se você não precisar de áreas de estudo mais avançadas.
Os alunos aplicam cargas a qualquer posição ao longo das vigas e medem as reações, deflexões e momentos resultantes. Eles usam equações de vigas de livros para prever os resultados para qualquer carga e comparar os resultados calculados com os resultados medidos. Isso ajuda a confirmar a confiabilidade das equações do livro e a precisão dos resultados do experimento.
O indicador de deflexão tem seu próprio visor, mas pode se conectar (com as células de carga) ao hub de interface USB da plataforma de ensaios de estruturas para exibição no computador e aquisição de dados.

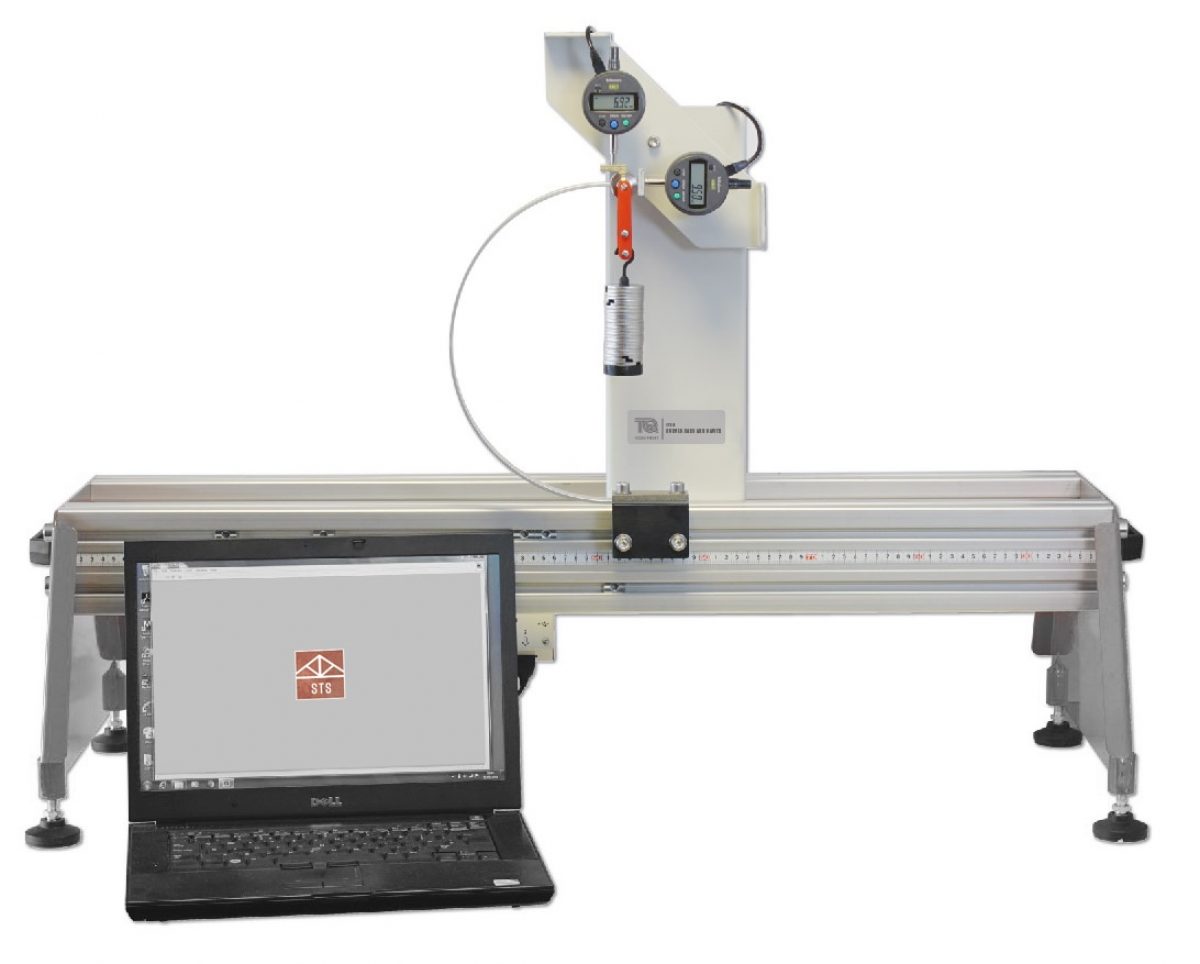

STS14 – BARRAS CIRCULARES E BARRAS CHATAS CURVADAS
Módulo de experimento para investigações em duas estruturas circulares comuns e duas estruturas comuns de barras chatas curvadas. É montado na plataforma de ensaios de estruturas e se conecta à unidade de aquisição automática de dados e software de estruturas.
Um de uma gama de módulos experimentais que se adaptam à plataforma de ensaios de estruturas ( STS1 , disponível separadamente), este produto ajuda os alunos a compreender as deflexões em barras circulares e barras chatas curvadas quando usados como estruturas simples para suportar cargas. Os alunos encaixam a extremidade inferior de uma escolha de barras circulares e barras chatas curvadas em uma placa de fixação. A extremidade superior suporta uma carga variável. Dois indicadores de precisão medem a deflexão devido à carga.
As barras circulares não reproduzem estruturas práticas populares, mas constituem uma boa base para uma análise fundamental como o teorema de Castigliano. As duas barras chatas curvadas são bons exemplos de estruturas populares da vida real.
Os alunos aplicam a carga às barras circulares ou barras chatas curvadas, medindo a deflexão vertical e horizontal. Eles comparam os resultados com os valores teóricos encontrados usando a teoria da deflexão elástica.
Este produto inclui um paquímetro para medições precisas da seção transversal das barras circulares e barras chatas curvadas.
Os indicadores de deflexão têm seus próprios mostradores, mas podem se conectar ao hub de interface USB da plataforma de ensaios de estruturas para exibição no computador e aquisição de dados.

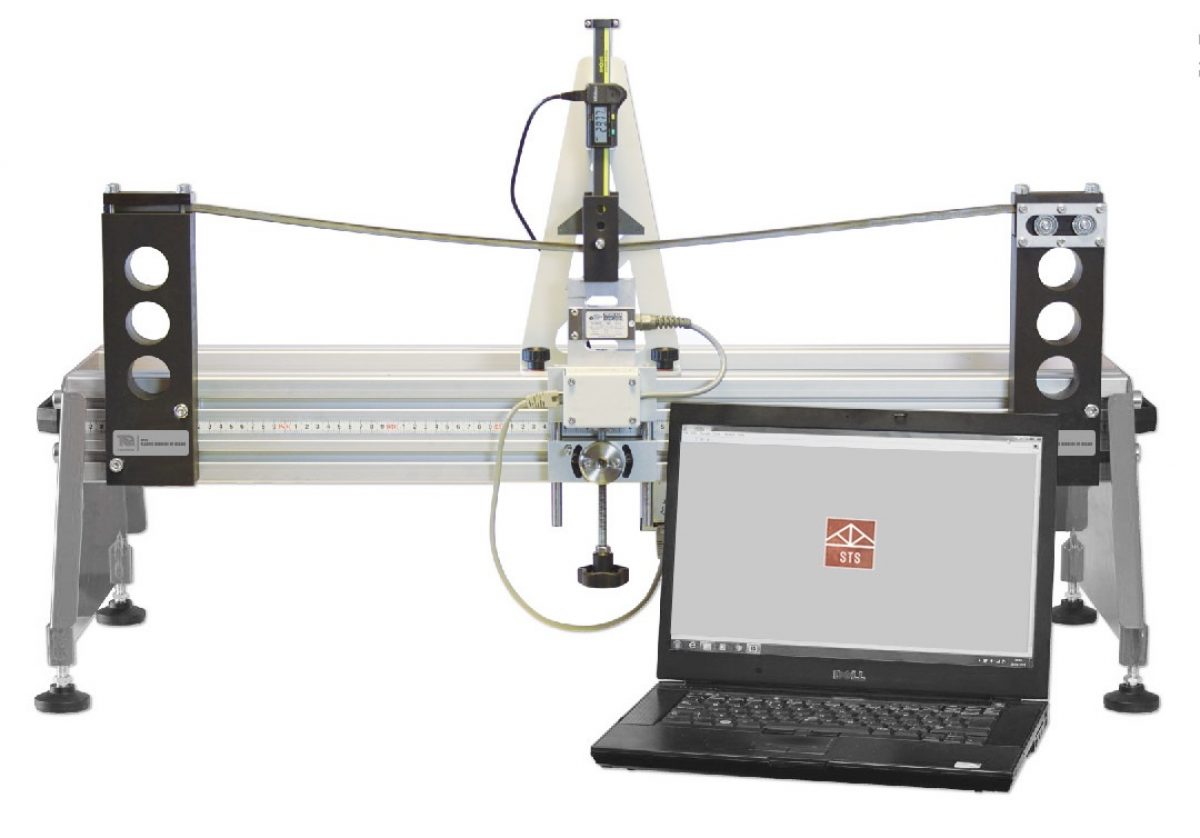

STS15 – FLEXÃO PLÁSTICA DE VIGAS
Módulo de experimento para o estudo da teoria da plástica e dimensionamento do estado limite de vigas. É montado na plataforma de ensaios de estruturas e se conecta à unidade de aquisição automática de dados e software de estruturas.
Um de uma gama de módulos de experimentos que se ajustam à plataforma de ensaios de estruturas (STS1, disponível separadamente), este produto ajuda os alunos a entender a natureza da deformação plástica e colapso em vigas de aço macio laminadas a quente que podem sofrer grandes deformações plásticas. Este material é frequentemente usado como material de construção em vigas de suporte ou 'vergalhões' para reforçar seções de concreto.
Os alunos ajustam a viga de amostra entre dois suportes com uma escolha de métodos de fixação; viga em balanço simplesmente apoiada, fixa ou escorada. Um suporte inclui rolamentos de rolos para permitir a translação horizontal. Uma montagem de célula de carga mede e aplica força no vão médio da viga. Um indicador de precisão mede a deformação da viga.
Os alunos aplicam uma carga (momento) à viga, forçando-a a dobrar através da região elástica e para a região plástica onde se deforma permanentemente, experimentando 'colapso plástico' e a formação de 'dobras plásticas'. Isso permite que eles apreciem a relação entre o momento de escoamento e o momento totalmente plástico (forma ou fator de forma), mostrando como essa relação fornece um fator de segurança adicional. Ele explica como um elemento estrutural pode falhar, mas ainda assim suportar cargas para permitir que as pessoas saiam com segurança da estrutura ou edifício. As diferentes fixações permitem aos alunos prever a posição da formação da dobra e as cargas que causarão a falha.
Os alunos usam equações de vigas de livros e diagramas de momento fletor para prever os resultados, comparando-os aos resultados medidos. Isso ajuda a confirmar a confiabilidade das equações do livro didático e a precisão dos resultados do experimento.
Observação: os experimentos são testes destrutivos, portanto, você usa cada viga apenas uma vez. Este produto inclui um conjunto de vigas de amostra adicionais para permitir experimentos adicionais e um paquímetro para medição precisa da seção transversal da viga.
O indicador de deformação tem seu próprio display, mas pode se conectar (com a célula de carga) ao hub de interface USB da plataforma de ensaios de estruturas para exibição no computador e aquisição de dados.

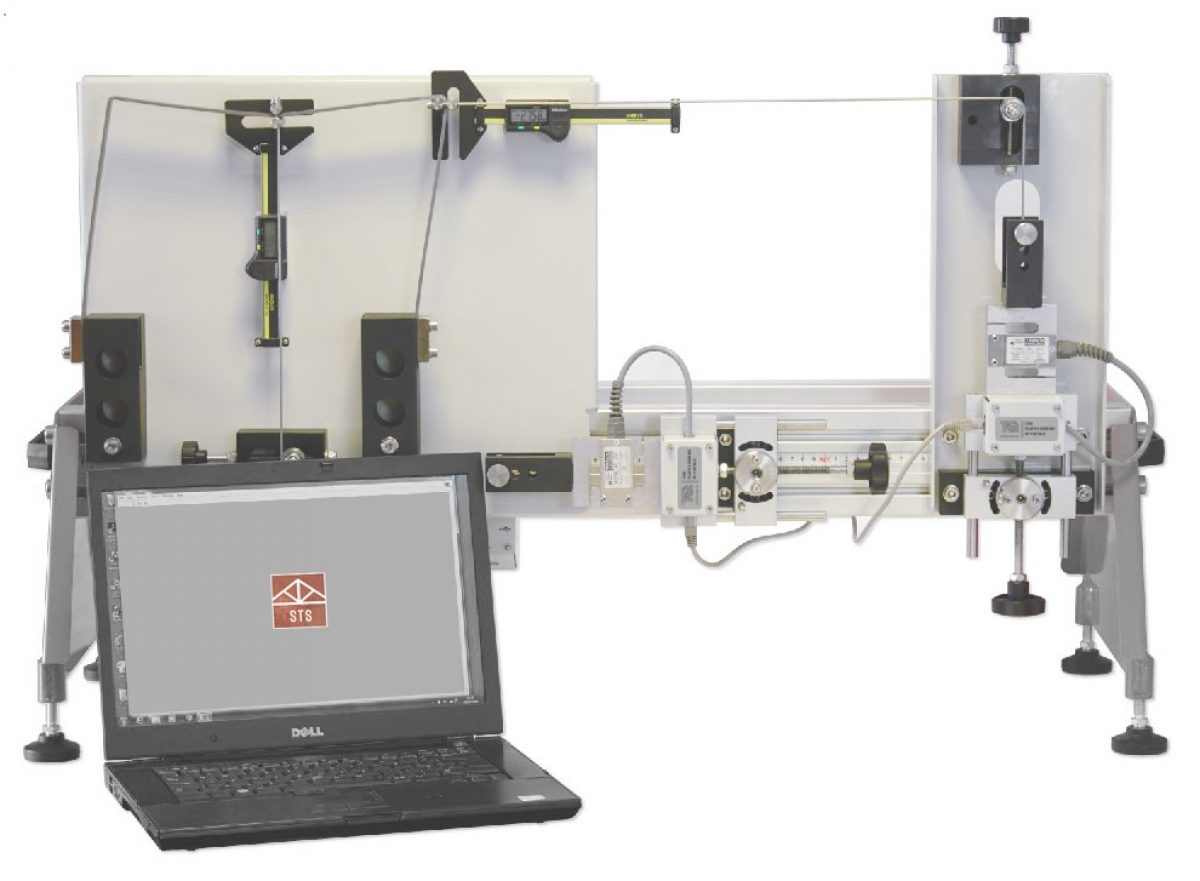

STS16 – FLEXÃO PLÁSTICA EM PORTAIS
Módulo de experimento para o estudo da teoria da plástica e dimensionamento dos estados limites em molduras de portais. É montado na plataforma de ensaios de estruturas e se conecta à unidade de aquisição automática de dados e software de estruturas.
Um de uma gama de módulos de experimentos que se adaptam à plataforma de ensaios de estruturas (STS1, disponível separadamente), este produto ajuda os alunos a compreender a natureza da deformação plástica em estruturas de portal de aço macio laminado a quente que podem sofrer grandes deformações plásticas. Molduras semelhantes em escala real formam partes de edifícios com grandes espaços internos, como fábricas ou armazéns.
Os alunos ajustam a moldura do portal do espécime em blocos de fixação que simulam fundações fixas e aplicam cargas. As células de carga medem as forças aplicadas e os indicadores de precisão medem a deformação do portal. Cada célula de carga aplica e mede a carga por meio de cabos a 90 graus do portal. Isso preserva a direção da carga conforme o portal deforma.
Os alunos aplicam cargas verticais, horizontais ou combinadas ao portal, forçando-o a dobrar através da região elástica e para a região plástica onde se deforma permanentemente, experimentando 'colapso plástico' e a formação de 'dobras plásticas'. Isso permite que os alunos apreciem a relação entre o momento de escoamento e o momento totalmente plástico (forma ou fator de forma), mostrando como essa relação fornece um fator de segurança adicional. Ele explica como um edifício pode falhar, mas ainda assim suportar cargas para permitir que as pessoas saiam com segurança antes do colapso total. Ele também mostra a interação entre as cargas verticais e horizontais e a produção de um diagrama de interação para prever o modo de falha. Os alunos usam equações de livros didáticos para prever os resultados, comparando-os aos resultados medidos.
Observação: os experimentos são testes destrutivos, portanto, você usa cada portal apenas uma vez. Este produto inclui um conjunto de portais de espécimes adicionais para permitir experimentos adicionais e um paquímetro para medição precisa da seção transversal.
Os indicadores de deformação têm seus próprios mostradores, mas podem se conectar (com as células de carga) ao hub de interface USB da plataforma de ensaios de estruturas para visualização no computador e aquisição de dados.

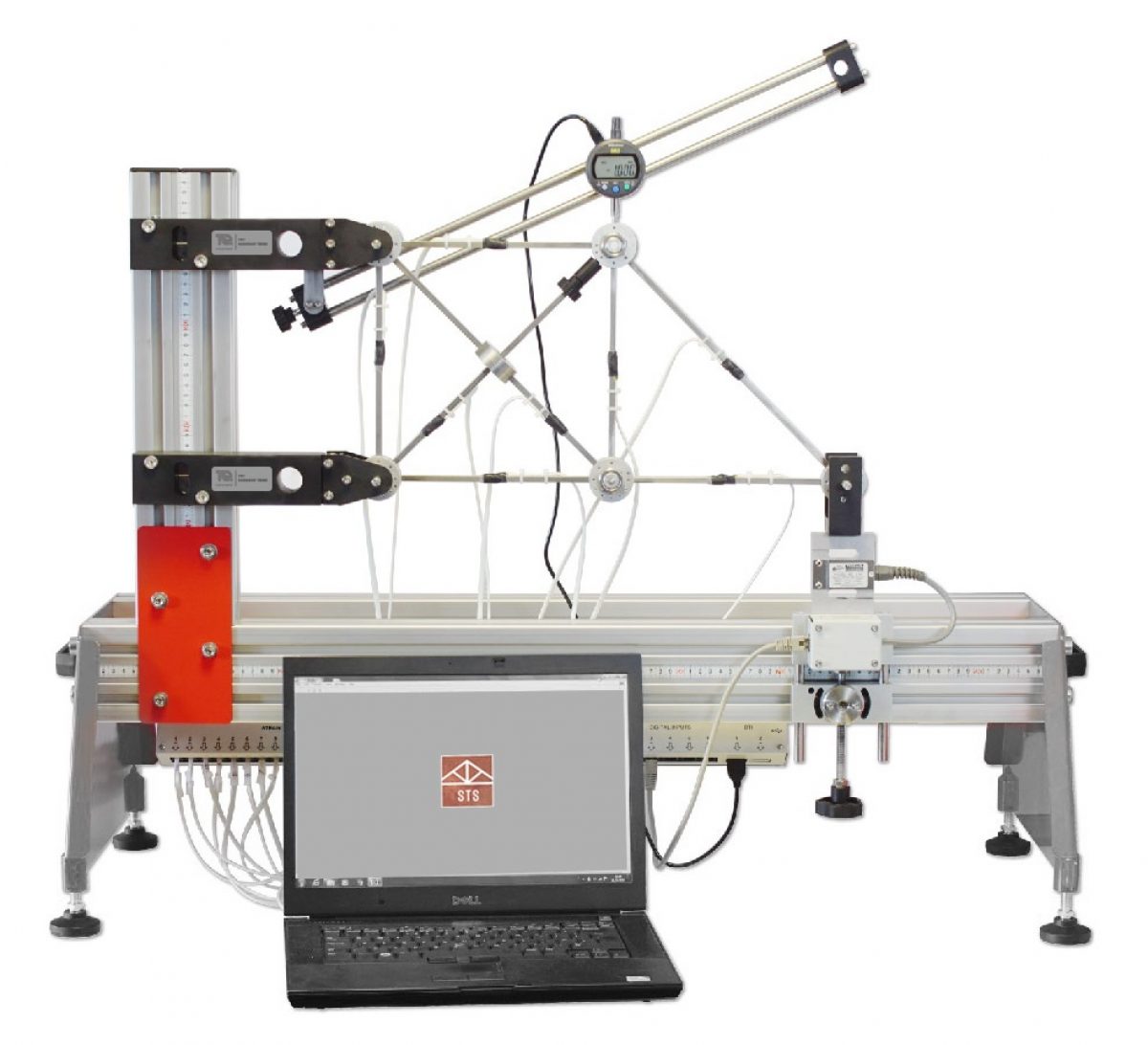

STS17 – TRELIÇA REDUNDANTE
Módulo de experimento para o estudo de estruturas treliçadas determinadas e indeterminadas. É montado na plataforma de ensaios de estruturas e se conecta à unidade de aquisição automática de dados e software de estruturas.
Um de uma gama de módulos de experimento que se ajustam à plataforma de ensaios de estruturas (STS1, disponível separadamente), este produto ajuda os alunos a compreender a análise de estruturas de treliça estaticamente determinadas e indeterminadas feitas de um número de 'membros' mantidos juntos por juntas em suas extremidades. Dois suportes seguram a treliça. Um suporte permite apenas rotação e o outro permite rotação e translação. Os alunos aplicam uma carga à treliça na extremidade livre. Medidores de tensão em cada membro da treliça medem as forças devidas à carga. Um indicador de precisão mede a deflexão da estrutura devido à carga. Um conjunto de célula de carga operado manualmente aplica e mede a carga. Um parafuso de aperto manual engata e desengata um membro extra 'redundante'.
Os alunos aplicam cargas à treliça inicialmente sem o membro extra 'redundante' envolvido. Este quadro é estável e estaticamente determinado (pode ser resolvido por equilíbrio estático). Eles então engatam um membro extra 'redundante', tornando a estrutura estaticamente indeterminada, exigindo uma análise mais avançada, como o método de tensão - energia. Os alunos podem medir a deflexão da estrutura para ambos os casos e comparar.
Os alunos usam equações e métodos de livros didáticos para prever as forças em cada 'membro', comparando-as com os resultados medidos. Isso ajuda a confirmar a confiabilidade das equações do livro didático e a precisão dos resultados do experimento.
Os medidores de tensão se conectam a um amplificador de medidor de tensão, que se conecta (com a célula de carga) ao hub de interface da plataforma de ensaios de estruturas para exibição no computador e aquisição de dados.
