Uma planta móvel movida a vapor em escala de laboratório que demonstra os princípios fundamentais da termodinâmica da conversão de energia e medição da potência mecânica. Auxilia entendimento das leis fs da conservação da energia, da equação da energia do escoamento constante, da eficiência térmica e superfície de controle, da análise do ciclo de Rankine e da linha de Willans.

Estudos tecnológicos propostos
• Desempenho da planta a vapor, incluindo a análise do ciclo de Rankine e a linha de Willans; e,
• Experimento da caldeira de Marcet sobre o vapor saturado (relação entre pressão e temperatura).

Especificações técnicas
• Dimensões: 1700 mm x 1000 mm x 800 mm;
• Peso: 190 kg (sem água);
• Potência do motor: Aprox. 90 W a 2000 rev/min;
• Caldeira: Aquecimento elétrico e pressão máxima aprox. 350 kPa; e,

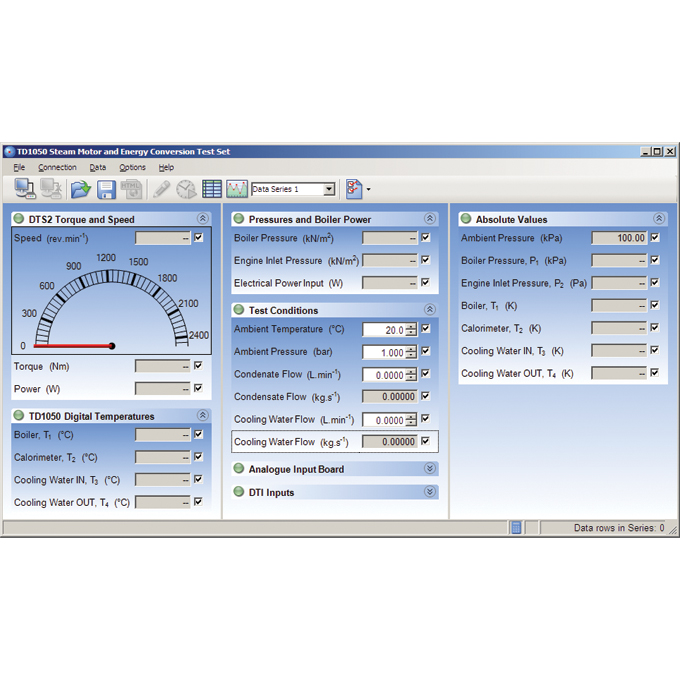

• Instrumentação: calorímetro, dinamômetro, medidores de pressão, termopares, medidor de potência, vaso calibrado com cronômetro e termômetro para medição do condensado.
