Sistema de Treinamento em Trocadores de Calor

TD360

Área: Termodinâmica

Bancada de trabalho fornece vazão de água quente e fria aos trocadores de calor (opcionais) e possui todos os instrumentos necessários para medição do desempenho de cada trocador. Todas as conexões entre os trocadores de calor e a bancada de trabalho são do tipo engate rápido permitindo a troca simples e segura dos elementos sem a necessidade de ferramentas especiais para isto.

Provido com módulo de serviço tipo tanque para armazenamento de água quente. Sistema automatizado para alimentação de água no tanque de serviço com controlador PID para aquecimento; bomba e indicadores de nível; sistema de proteção para sobre temperatura; nível baixo de água e transbordamento.

Sistema de válvula agulha e medidores de vazão tipo turbina controlam o fornecimento principal de água do conjunto.

Opcionais:

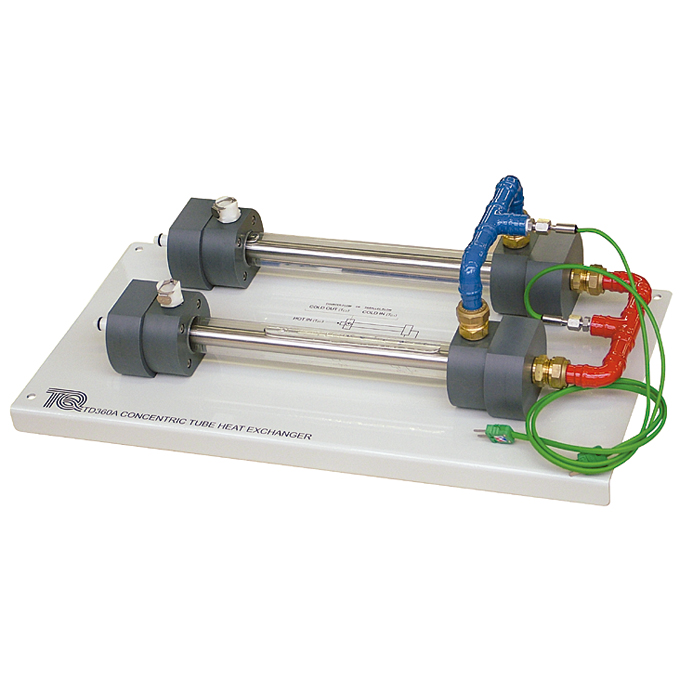

TD360A - Tubo Concêntrico

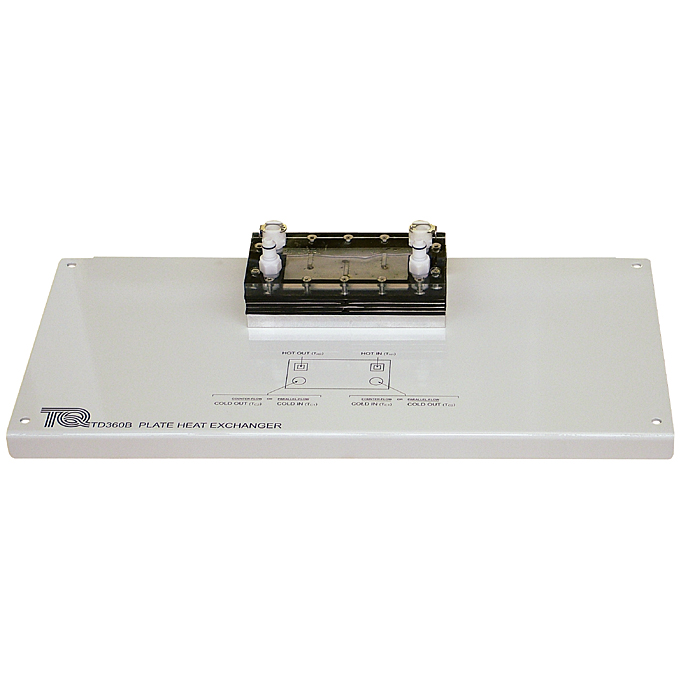

TD360B - Trocador com Placas

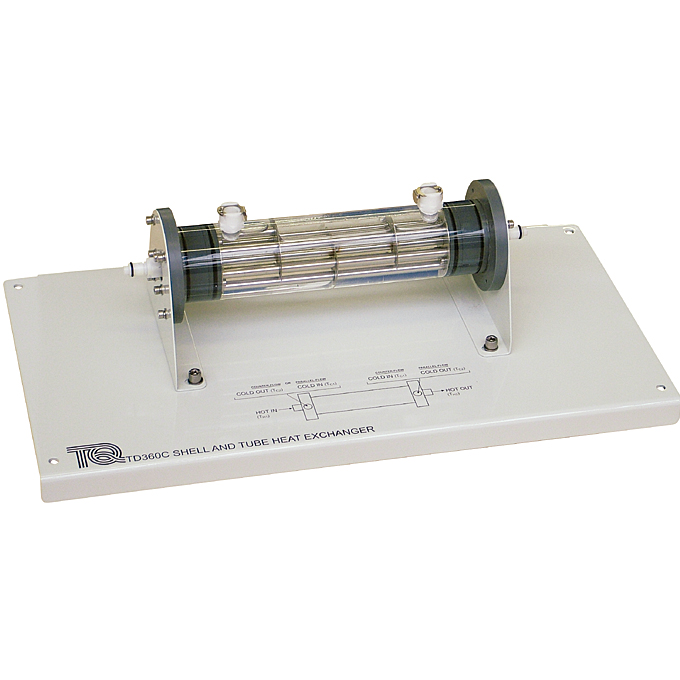

TD360C - Tipo Casco e Tubo

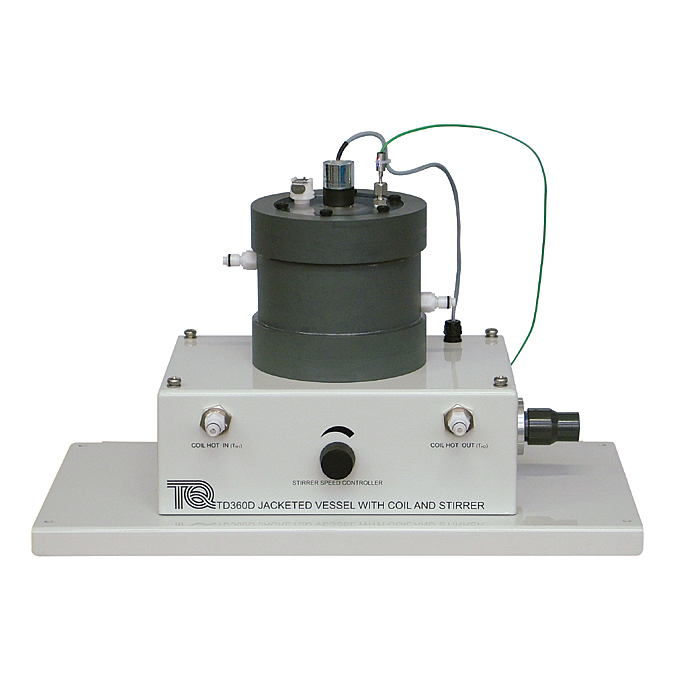

TD360D - Vaso com Agitador e Serpentina

Estudos tecnológicos propostos
• Demonstração da transferência de calor de um fluido a outro através de uma parede sólida;
• Cálculo do balanço energético e eficiência;
• Comparação de diferentes tipos de trocadores de calor em termos de desempenho, tamanho e custo relativo;
• Demonstração da operação do fluxo-paralelo e contra fluxo de trocadores de calor;
• Medição do coeficiente de transferência de calor;
• Efeito da taxa de vazão de fluidos e força motriz (diferença de temperatura) sobre estes;
• Diferença de temperatura média logarítmica em trocadores de calor; e,
• Vazão e aquecimento por batelada, com ou sem agitação, utilizando uma jaqueta de aquecimento e uma bobina.

Especificações técnicas
• Sistema de transferência de água quente: Tanque com aprox. 7,5 Litros;
• Aquecedor: 2,7 kW;
• Vazão da bomba: 3,5 l.min-1 em 1 bar;
• Sistema de transferência de água fria: pressão interna de no mínimo 1bar até 3 bar em 5 l.min-1 com regulador de vazão; e,
• Display para medição de até 4 entradas de termopar tipo k.
