Sistema de Transferência de Calor por Condensação e Evaporação

TE78

Área: Termodinâmica

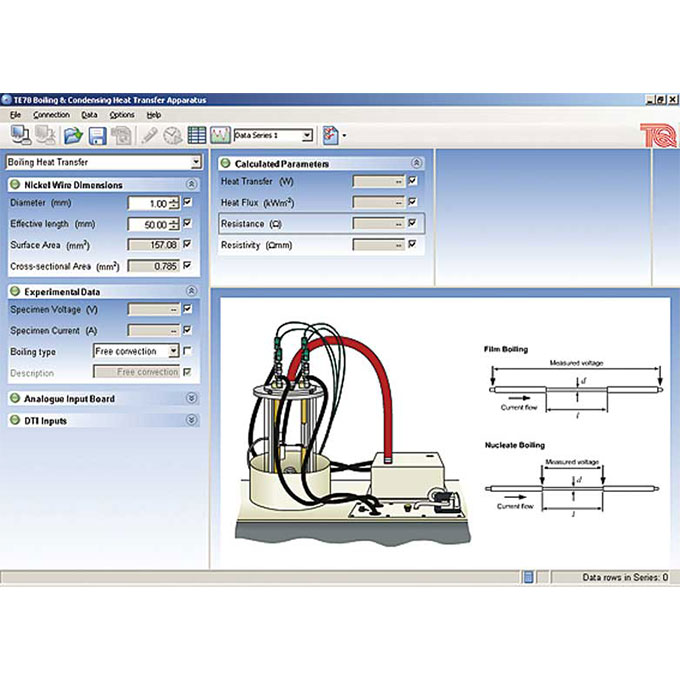

As temperaturas dos experimentos de condensação são medidas através de termopares tipo K, que medirão as temperaturas de resfriamento da água nas entradas e saídas dos corpos cilíndricos. Possui módulo de controle com display para apresentação das medidas de Tensão e corrente dos corpos cilíndricos.
O conjunto de trabalho para compreensão da transferência de calor durante o processo de condensação e evaporação permite o desenvolvimento dos seguintes experimentos: evaporação, evaporação sub resfriada – onde há a formação e ascensão de pequenas bolhas; evaporação nucleada – onde há a formação e ascensão de grandes bolhas; película de evaporação – estável e instável. Condensação, transferência de calor por condensação, efeito da transferência de calor em uma superfície com diferentes acabamentos e/ou materiais; diferentes tipos de condensação.

Estudos tecnológicos propostos:
• Evaporação, evaporação sub resfriada;
• Evaporação nucleada;
• Película de evaporação – estável e instável; e,
• Transferência de calor por condensação.

Especificações técnicas: Unidade principal e controle:
• Dimensões aproximadas: 800 mm x 850 mm x 400 mm;
• Bobina de aquecimento: 2750 W;
• Termopares: 4(quatro) unidades tipo K;
• Potência de consumo: 3 kW; • Circuitos de proteção para bobina de aquecimento;
• Circuito de proteção para bomba; e,
• Circuito de proteção para os corpos cilíndricos.

Corpos cilíndricos:
• 1 corpo com banho de ouro – 3 mícron de espessura – diâmetro externo: 15 mm, comprimento efetivo: 100 mm;
• 1 corpo em cobre oxidado diâmetro externo: 15 mm, comprimento efetivo: 100 mm; e,
• Enrolamento dos corpos: diâmetro nominal 1 mm, sendo 99,98% em puro níquel (Ni), máxima corrente: 120 A; máxima tensão: 5 V.
