Manoplas longitudinais e transversais, contrapontas e peças intermediárias são compostos de metal, fabricados e tratados em máquinas CNC de ponta para alinhamento perfeito. Isso garante um alto nível de precisão, com a vantagem de um sistema modular para todas as máquinas. A UNIMAT MetalLine é excelente em modelagem, educação técnica, bem como em simulação de recursos industriais.


Vantagens
• Maior estabilidade e precisão de todo o sistema;
• Estrutura modular e fácil manuseio;
• Tolerâncias mais baixas devido à montagem precisa dos assentos do rolamento;
• Precisão verdadeira com rolamentos de esferas industriais protegidos contra poeira;
• Folga reajustável e guias ajustáveis em rabo de andorinha;
• Componentes planos usinados, triturados e combinados;
• Aumento da espessura da parede dos perfis (resistente à torção e estável); e,
• Rodas manuais de metal com ajuste zero (escala de 0,05 mm).

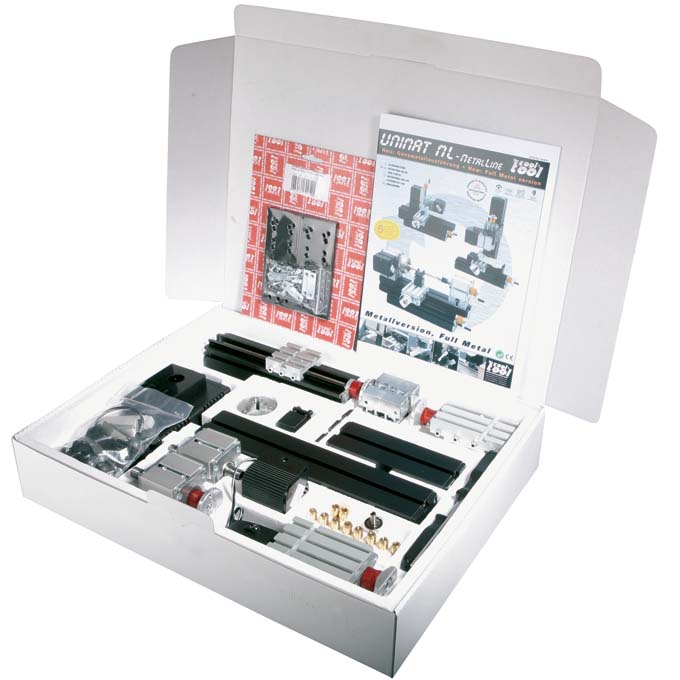

A UNIMAT MetalLine permite a construção das seguintes variações de máquinas:

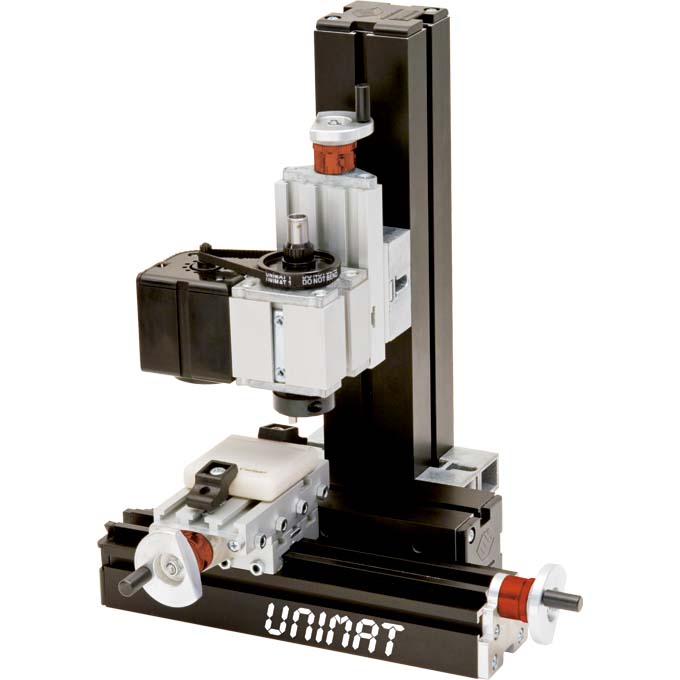

Furadeira de Bancada / Fresadora Vertical
Duas guias são utilizadas para a configuração da mesa de guias cruzadas, a terceira guia é utilizada para o eixo Z. Com as manoplas podem ser realizados furos em posições exatas e com a profundidade desejada.
Curso do eixo X de 145 mm, e dos eixos Y e Z de 32 mm (com opção de expansão). Pinças com faixa de fixação de 0,5 mm a 6 mm. Equipada com a fresa de topo HSS, a furadeira de bancada se transforma em uma fresadora vertical.

Fresadora Horizontal
A utilização das três guias possibilita que peças tridimensionais sejam usinadas.
Curso: eixo X de 145 mm, Y e Z de 32 mm (com opção de expansão).
Pinças com faixa de fixação de 0,5 a 6 mm.

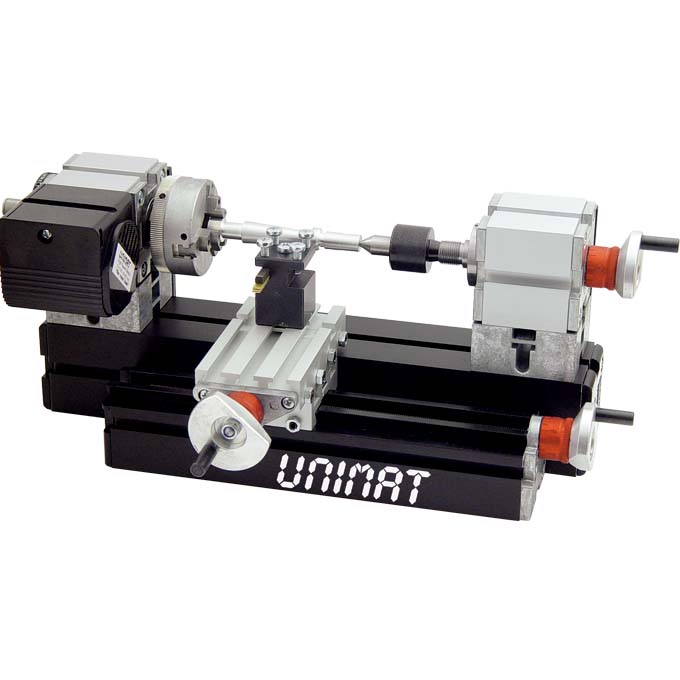

Torno
Com uma distância entre centros de 90 mm (com opção de expansão), distância do barramento de 50 mm e equipado com uma porta-ferramenta de duas posições, possibilita a usinagem precisa de alumínio, bronze, cobre e outros materiais. Pode fixar peças com diâmetro de até 56 mm (interno) e 65 mm (externo) através da placa de três castanhas.
Curso: eixo Z 145 mm, eixo X 32 mm.

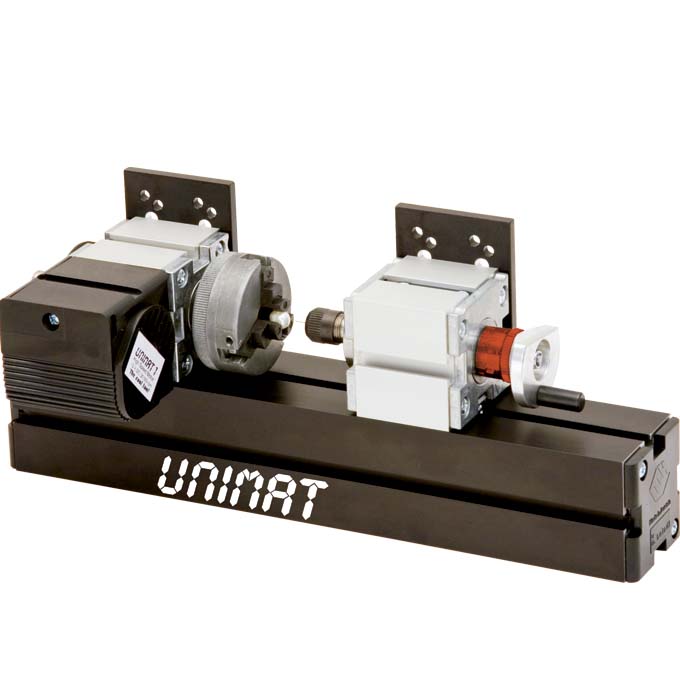

Furadeira de Bancada
Com as pinças de precisão, brocas de 0,5 mm a 6 mm podem ser inseridas no cabeçote móvel. A manga do cabeçote permite um curso preciso de 30 mm. A manopla graduada com 0,05 mm garante resultados perfeitos de perfuração e controle exato da profundidade.
